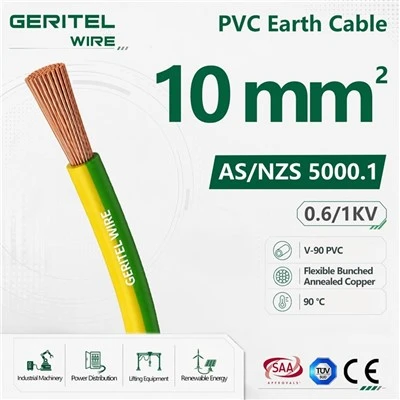

10mm flexible earth cable

製品リアルショット

10mm green yellow earth cable

MCC システム用のクラス 5 銅保護アース導体

これは、高負荷機器の安全な接地を目的として設計されており、{0}10mm 緑黄色アース導体V-90 PVC 絶縁と緑/黄色の識別を備えた細線軟銅より線を使用しています。{0}定格 0.6/1 kV で、モーターコントロールセンターおよび発電機の保護接地と接合をサポートします。柔軟な構造により、ダクト、曲がり角、混雑した端子間の配線が容易になり、設置者がきちんと安全な接続を形成できるようになります。連続動作ではなく固定電気設備に信頼性の高い V90 PVC フレキシブル PE ワイヤが必要な場合は、MCC 接地ケーブルを指定します。工業用ボンディング導体は、カット長またはドラムで供給され、OEM、配電盤、およびプロジェクトの注文をサポートできます。

製品仕様

10mm green yellow flexible cable

ケーブルの説明

AS/NZS 5000.1 に準拠した柔軟な PVC 絶縁のみのアースケーブル

アプリケーション

電気設備の保護アースとして使用します。周囲温度が高いため、75 度 PVC よりも優れた老化特性が必要な用途向け。グランディングに適しています。

仕様
承認	AS/NZS 3000 +AS/NZS 5000.1 に準拠した固定用途にのみ適しています
炎や火の中の振る舞い	火炎伝播=AS/NZS 1660.5.6
温度範囲	最高動作温度: +90 度最低動作温度: 0度
最小曲げ半径	装着ケーブル：4D 取り付け時：6D
に対する耐性	化学物質への曝露: 時折機械的衝撃: 軽い水への暴露: 時々結露する日射と天候への曝露: 時折
ケーブル設計	導体: AS/NZS 1125 (クラス 5) に準拠した柔軟な集合アニール銅導体絶縁体: V-90 PVC 色: グリーン/イエロー
設置条件	産業機器導管内機械内部配線

固定設置の場合

導体
導体		ケーブル				分。インストールされています曲げ半径 mm
公称 C.S.A mm²	公称直径 mm	公称絶縁厚さ mm	全体の直径		約質量 kg/100m
公称 C.S.A mm²	公称直径 mm	公称絶縁厚さ mm	最小 mm	最大 mm	約質量 kg/100m
1.0	1.3	0.8	2..9	3.0	1.6	12
1.5	1.5	0.8	3.1	3.2	2.0	13
2.5	2.0	0.8	3.6	3.7	3.0	15
4	2.7	1.0	4.6	4.7	5.4	19
6	3.5	1.0	5.4	5.6	8.0	22
10	4.2	1.0	6.1	6.3	11	25
16	5.3	1.0	7.2	7.4	16	30
25	6.7	1.2	8.9	9.1	25	40
35	7.9	1.2	10.1	10.3	34	45
50	9.5	1.4	12.1	12.3	49	50
70	11.3	1.4	13.9	14.2	67	60
95	13.0	1.6	16.0	16.2	89	65
120	14.7	1.6	17.6	17.9	112	75
150	16.5	1.8	19.8	20.2	140	85
185	18.2	2.0	21.9	22.2	170	90
240	20.9	2.2	25	25.4	223	105
300	23.5	2.4	27.9	28.4	279	115
400	26.9	2.6	31.7	32.2	365	130

電気的特性

導体公称 C.S.A. mm²	最大DC 抵抗 20度で Ω/km	コアあたりのリアクタンス (三つ葉、タッチ) Ω/km


1.0	19.5	0.116
1.5	13.3	0.109
2.5	7.98	1.101
4	4.95	0.100
6	3.30	0.0954
10	1.91	0.0876
16	1.21	0.0835
25	0.780	0.0829
35	0.554	0.0801
50	0.386	0.0799
70	0.272	0.0773
95	0.206	0.0771
120	0.161	0.0753
150	0.129	0.0755
185	0.106	0.0754
240	0.0801	0.0749
300	0.0641	0.0747
400	0.0486	0.0738

認証

10mm flexible grounding cable

10mm flexible ground wire

梱包

ロール

プラスチックリール

小型木製リール

応用

産業用制御パネル

再生可能エネルギーの電力接続

配電盤の配線

場合

10mm flexible protective earth conductor

アデレード空港交換機のアップグレード

産業用主配電盤配電盤

主分電盤フレキシブルケーブルの交換

当社を選ぶ理由

30長年の経験
ワンストップサービスで-

Dongguan Greater Wire & Cable Co., Ltd. は、中国の専門エンジニアリング-グレードのケーブルメーカーであり、世界中の建築、産業、鉱山、エネルギー、インフラストラクチャプロジェクトに認定された電気ケーブルソリューションを供給しています。

30,000 平方メートルの工場、30 の生産ライン、経験豊富なエンジニア、厳格な品質管理チームを擁する当社は、国際的なエンジニアリング用途向けに信頼性が高く、追跡可能で準拠したケーブル製品を提供しています。当社の製品は、SAA、UL、cUL、VDE、TÜV、CE、CB、IEC、BPS、ISO などの認証によってサポートされています。

私たちは安全性、品質、透明性、長期的なパートナーシップに全力で取り組んでいます。{0}}原材料の検査から完成品のテストに至るまで、すべてのバッチは慎重に管理され、安定したパフォーマンスと信頼できるプロジェクトの使用が保証されます。

より優れたケーブル - 認定の品質。信頼性の高い供給。エンジニアリングの価値。

15K

完了したプロジェクト

150+

専門スタッフ

15K

幸せなクライアント

92+

賞と証明書

プラント設備

flexible earth cable conductor resistance

世界的な認証

flexible earth cable cable diameter

お客様の写真

flexible earth cable insulation thickness

国際輸送

海上輸送

当社は、大量の注文に対して信頼性の高い海上輸送ソリューションを提供します。{0}商品は安全に梱包され、コンテナで発送されるため、コスト効率よく世界中の港に配送されます。-

航空貨物

より迅速な配送を実現するため、当社の航空貨物サービスは、慎重な取り扱いと途中の完全な追跡により、お客様の製品を迅速に国際目的地に届けることを保証します。

国際エクスプレス

緊急の発送が必要ですか?当社の国際エクスプレスサービスは、小規模から中規模の注文を効率的に配送し、リアルタイムの追跡機能を備えたドアツードアサービスを提供して安心を提供します。{0}{1}{2}{2}

協力パートナー

事業拡大に向けて協力パートナーを募集しております。

flexible earth cable cross sectional area

どのように私たちと協力するには?

要件を共有し、当社のプロフェッショナルなソリューションを受け取り、サンプルを確認するだけで、迅速で信頼性の高い生産と世界中への配送が可能になります。- 当社との連携はとても簡単です。

弊社の住所

中国広東省東莞市寮部鎮、No. 40 Luxi 2nd Road、ビル 2

電話番号

+86 136 6257 9592

+86 135 1078 4550

電子メール-

manager01@greaterwire.com

よくある質問

主接地線として使用できますか?

適切な場合もありますが、接地設計、予想される故障電流、切断時間、設置方法から断面積を選択する必要があります。-このケーブルは AS/NZS 3000 に基づく固定用途に適しており、グランド接続にも適しています。 GERITEL WIRE は、確認されたプロジェクト仕様に基づいて技術提出物を作成できます。関連する製品用語は、0.6/1kV 緑黄色フレキシブルアースケーブル、クラス 5 銅製保護アース線、および V-90 PVC アースケーブルです。

「アースケーブル」という名前はこの製品に使用できますか?

はい。「接地ケーブル」は国際的に広く理解されていますが、オーストラリアとニュージーランドのプロジェクトでは「保護接地ケーブル」の方がより正確な用語です。確認された動作範囲は 0 度から +90 度です。 GERITEL WIRE は混合サイズのプロジェクト注文をサポートしており、導体サイズごとに正しい SAA 証明書を識別できます。-関連する製品用語は次のとおりです。0.6/1kV 緑黄フレキシブルアースケーブル、クラス 5 銅製保護接地導体および V-90 PVC 接地ケーブル。

このケーブルは仮設の電気設備に使用できますか?

完了したケーブルの設置が固定され、保護されたままである場合に限ります。これはポータブルコード、トレーリングケーブル、繰り返し屈曲する製品ではありません。-火炎伝播は AS/NZS 1660.5.6 に従って評価されます。 GERITEL WIRE は、プロジェクトのレビューのために生産記録と検査情報を提供できます。関連する製品用語は、0.6/1kV 緑黄色フレキシブルアースケーブル、クラス 5 銅製保護アース線、および V-90 PVC アースケーブルです。

「柔軟」とは、ケーブルが連続的に動くことができることを意味しますか?

いいえ。「フレキシブル」とは、細いより線導体と設置時の取り扱いを指します。-承認された義務は固定アプリケーションのみです。 SAA 認証は導体サイズに応じて SAA241316 と SAA241317 に分かれています。 GERITEL WIRE は、標準製品とより過酷な環境向けの代替構造を比較するのに役立ちます。関連する製品用語は、0.6/1kV 緑黄色フレキシブルアースケーブル、クラス 5 銅製保護アース線、および V-90 PVC アースケーブルです。
