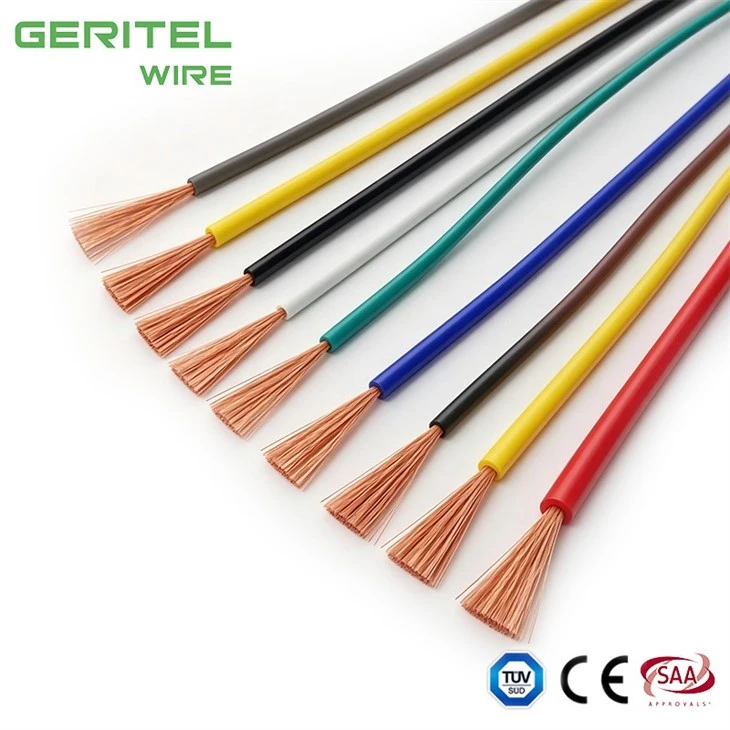

制御配線を整理するための柔軟な PLC キャビネットワイヤ

PLC キャビネットおよびファクトリーオートメーションパネルの場合、H05V-K は次のように使用できます。オートメーション制御ワイヤーシールドや特別な通信ケーブルが必要ない、適切な内部電源、リレー、およびディスクリート I/O 接続に適しています。そのクラス 5 銅導体は、技術者が固体導体よりも低い取り扱い抵抗で DIN- レールコンポーネント、端子、配線ダクトの周囲の PLC パネル配線を完了するのに役立ちます。複数の PVC 色により、組織化された識別システムがサポートされ、テストやサービス作業が簡素化されます。 GERITEL WIRE は、調整されたマーキング、梱包、色の要件を備えたフレキシブルキャビネットケーブルをオートメーション OEM 向けに供給できるほか、技術チェックにより構造が機器の設計と一致していることを確認できます。

製品仕様

H05V-K cable for breaker control wiring

アプリケーション

電力開閉装置のスイッチ制御パネル、リレーパネル、計装パネル、および整流装置、モータースターター、コントローラーの内部コネクタなどの用途に使用される PVC パネル配線。

仕様
定格電圧 Uo/U	H05V-K:300/500V H07V-K:450/750V
温度定格	固定: -30 度から +70 度まで屈曲: -5 度から +70 度
最小曲げ半径	固定: 6 x 全体直径
導体	クラス 5 フレキシブル銅導体
絶縁	PVC（ポリ塩化ビニル）
断熱材の色	赤、黒、青、オレンジ、黄、白、緑/黄、紫、ピンク、グレー、ブラウン
規格	EN 50525-2-31、EN 60228 IEC/EN 60332-1-2 に準拠した難燃性耐紫外線性

寸法

公称断面積 mm²

	公称外径 mm²	公称重量 kg/km
	公称外径 mm²	公称重量 kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

導体

公称クロスセクションアルエリア mm²	最大直径導体のワイヤの数 mm	20度における導体の最大抵抗オーム/km
公称クロスセクションアルエリア mm²	最大直径導体のワイヤの数 mm	平線
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

電気的特性

公称クロスセクションエリア mm²	参考方法A (に囲まれています) 熱的に導管断熱壁など）アンプ		参考方法B (導管内に密閉壁内または屋内トランキングなど) アンプ		参考方法C (直接クリップ) アンプ		参考方法F (フリーエアまたは穴あきケーブルトレイなど、水平または垂直など) アンプ
							触れる			間隔をあけて 1つの直径
							触れる			2 ケーブル単-相 AC または DC または 3 ケーブル三-フラット AC
	2本のケーブル単相- ACまたはDC	3または4本のケーブル三相- 交流	2本のケーブル単相- ACまたはDC	3または4本のケーブル三相- 交流	2本のケーブル単相- 交流または直流	3 または 4ケーブル 3-段階交流	2ケーブル単相交流または直流フラット	3ケーブル三相- ACフラット	3本のケーブル三相- 三つ葉	水平	垂直
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569
