H07V-K 4mm2 cable

製品リアルショット

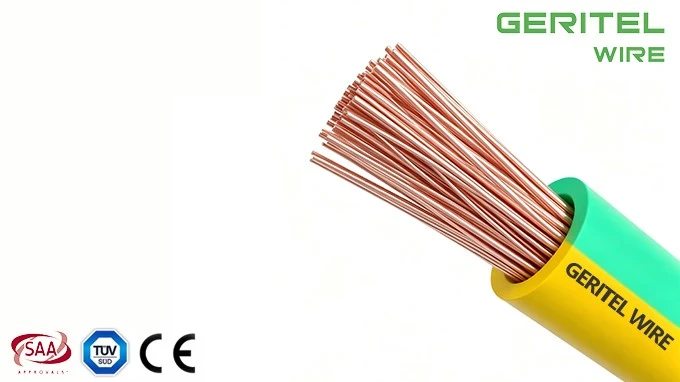

H07V-K 4mm cable

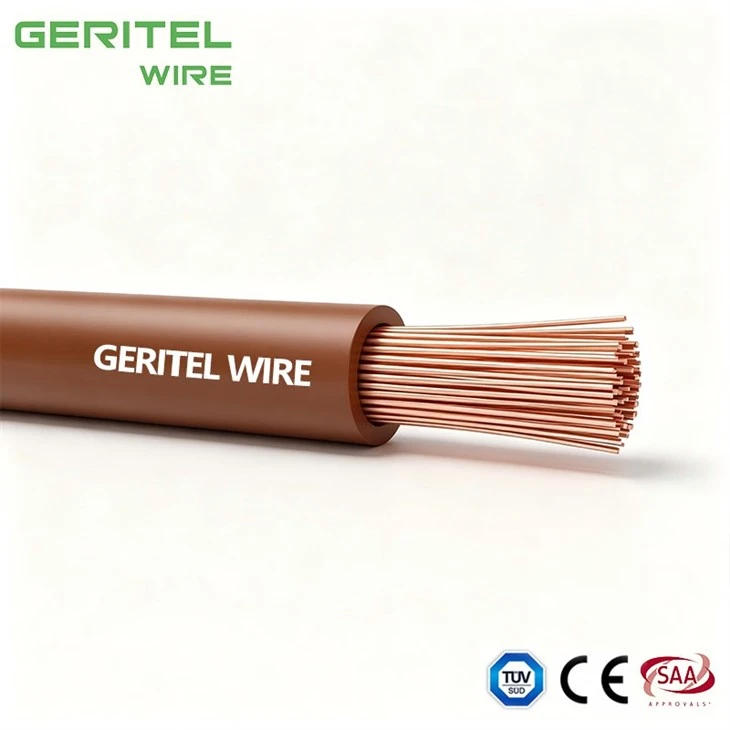

保護された制御機器用の柔軟な 4 mm² ビルディングサービスケーブル

HVAC および建物のサービスパネルでは、コントローラ、コンタクタ、リレー、ポンプがコンパクトな電気アセンブリに組み込まれていることがよくあります。{0}} H07V-K は次のように使用できます4 mm² HVAC コントロールパネルワイヤーこれらのキャビネット内の電源、制御および補助回路を適切に保護します。フレキシブル導体は、技術者が端子とスイッチングデバイス間のきれいな配線を必要とするポンプ制御キャビネットのケーブル設置もサポートします。統合ビルディングシステムの場合、回路に遮蔽通信ケーブルが必要ない場合、ビルディングオートメーションの電源線として機能する場合があります。 GERITEL WIRE は色分けされた供給、OEM 印刷、輸出梱包をサポートできますが、エンジニアリングチームは回路の使用状況、温度、現地の設置規則を確認する必要があります。-

製品仕様

2491X H07V-K 4mm2 cable

アプリケーション

電力開閉装置のスイッチ制御パネル、リレーパネル、計装パネル、および整流装置、モータースターター、コントローラーの内部コネクタなどの用途に使用される PVC パネル配線。

仕様
定格電圧 Uo/U	H05V-K:300/500V H07V-K:450/750V
温度定格	固定: -30 度から +70 度まで屈曲: -5 度から +70 度
最小曲げ半径	固定: 6 x 全体直径
導体	クラス 5 フレキシブル銅導体
絶縁	PVC（ポリ塩化ビニル）
絶縁色	赤、黒、青、オレンジ、黄、白、緑/黄、紫、ピンク、グレー、ブラウン
規格	EN 50525-2-31、EN 60228 IEC/EN 60332-1-2 に準拠した難燃性耐紫外線性

寸法

公称断面積 mm²

	公称外径 mm²	公称重量 kg/km
	公称外径 mm²	公称重量 kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

導体

公称クロスセクションアルエリア mm²	最大直径導体のワイヤの数 mm	20度における導体の最大抵抗オーム/km
公称クロスセクションアルエリア mm²	最大直径導体のワイヤの数 mm	平線
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

電気的特性

公称クロスセクションエリア mm²	参考方法A (に囲まれています) 熱的に導管断熱壁など）アンプ		参考方法B (導管内に密閉壁内または屋内トランキングなど) アンプ		参考方法C (直接クリップ) アンプ		参考方法F (フリーエアまたは穴あきケーブルトレイなど、水平または垂直など) アンプ
							触れる			間隔をあけて 1つの直径
							触れる			2 ケーブル単-相 AC または DC または 3 ケーブル三-フラット AC
	2本のケーブル単相- ACまたはDC	3または4本のケーブル三相- 交流	2本のケーブル単相- ACまたはDC	3または4本のケーブル三相- 交流	2本のケーブル単相- 交流または直流	3 または 4ケーブル 3-段階交流	2ケーブル単相交流または直流フラット	3ケーブル三相- ACフラット	3本のケーブル三相- 三つ葉	水平	垂直
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

認証

2491X 4mm2 cable

H07VK 4mm wire

梱包

ロール

プラスチックリール

小型木製リール

応用

産業用制御パネル

再生可能エネルギーの電力接続

配電盤の配線

場合

アデレード空港交換機のアップグレード

産業用主配電盤配電盤

主分電盤フレキシブルケーブルの交換

当社を選ぶ理由

30長年の経験
ワンストップサービスで-

Dongguan Greater Wire & Cable Co., Ltd. は、中国の専門エンジニアリング-グレードのケーブルメーカーであり、世界中の建築、産業、鉱山、エネルギー、インフラストラクチャプロジェクトに認定された電気ケーブルソリューションを供給しています。

30,000 平方メートルの工場、30 の生産ライン、経験豊富なエンジニア、厳格な品質管理チームを擁する当社は、国際的なエンジニアリング用途向けに信頼性が高く、追跡可能で準拠したケーブル製品を提供しています。当社の製品は、SAA、UL、cUL、VDE、TÜV、CE、CB、IEC、BPS、ISO などの認証によってサポートされています。

私たちは安全性、品質、透明性、長期的なパートナーシップに全力で取り組んでいます。{0}}原材料の検査から完成品のテストに至るまで、すべてのバッチは慎重に管理され、安定したパフォーマンスと信頼できるプロジェクトの使用が保証されます。

より優れたケーブル - 認定の品質。信頼性の高い供給。エンジニアリングの価値。

15K

完了したプロジェクト

150+

専門スタッフ

15K

幸せなクライアント

92+

賞と証明書

プラント設備

世界的な認証

H07V-K 4mm2 cable weight

お客様の写真

EN 50525-2-31 4mm2 cable

国際輸送

海上輸送

当社は、大量の注文に対して信頼性の高い海上輸送ソリューションを提供します。{0}商品は安全に梱包され、コンテナで発送されるため、コスト効率よく世界中の港に配送されます。-

航空貨物

より迅速な配送を実現するため、当社の航空貨物サービスは、慎重な取り扱いと途中の完全な追跡により、お客様の製品が迅速に海外の目的地に届くことを保証します。

国際エクスプレス

緊急の発送が必要ですか?当社の国際エクスプレスサービスは、中小規模の注文を効率的に配送し、リアルタイムの追跡機能を備えたドアツードアサービスを提供して安心を提供します。{0}{1}{2}{2}

協力パートナー

事業拡大に向けて協力パートナーを募集しております。

どのように協力すればよいでしょうか?

要件を共有し、当社のプロフェッショナルなソリューションを受け取り、サンプルを確認するだけで、迅速で信頼性の高い生産と世界中への配送が可能になります。- 当社との連携はとても簡単です。

弊社の住所

中国広東省東莞市寮部鎮、No. 40 Luxi 2nd Road、ビル 2

電話番号

+86 136 6257 9592

+86 135 1078 4550

電子メール-

manager01@greaterwire.com

よくある質問

H07V-K は自動パネル生産に適していますか?

一貫した単一コア構造により、H07V-K は、切断、剥離、マーク、圧着のワークフロー用の自動パネル配線ケーブルとして役立ちます。大量生産の前に、機械の設定と最初の製品検査を確立する必要があります。{{4} GERITEL WIRE は、生産前にマーキングとコンプライアンスの要件が確認されている場合、OEM の識別とプライベートラベルのパッケージ化をサポートできます。-

機械に強い振動がある場合はどうすればよいですか?

細い撚線導体は、-次のような性能を発揮します。耐振動パネルワイヤー多くの固定キャビネット用途では、終端品質が重要です。互換性のあるフェルールまたは端子を使用し、配線が動く可能性のある場所に張力を緩和します。エンジニアリングバイヤーの場合、GERITEL WIRE は要求された設置とケーブル構造を比較し、別のケーブルファミリの方が技術的に安全である場合にフラグを立てることができます。

H07V-Kは照明回路に使用できますか?

H07V-K は、照明機器のワイヤとして、また現地の規則で柔軟な単芯が許可されている適切な保護された照明設備で使用されます。露出した回路、被覆された回路、または耐火性の重要な回路の場合は、別のケーブル構造が必要になる場合があります。{3}} GERITEL WIRE は、生産梱包をパネル工場での取り扱い、自動化されたワイヤ処理、またはリピート注文のための代理店の在庫要件に合わせて調整できます。{5}}

H07V-K は照明器具内で使用できますか?

H07V-K は、温度と器具の要件が適切であれば、照明器具の内部配線をサポートできます。高温の照明器具には、標準の PVC H07V-K ではなく-耐熱ワイヤーが必要になる場合があります。プロジェクトに複数の回線または宛先市場がある場合、GERITEL WIRE は、LSZH、遮蔽、高温{10}}または連続{11}}フレックスケーブルを必要とする回線から H07V-K アプリケーションを分離するのに役立ちます。
