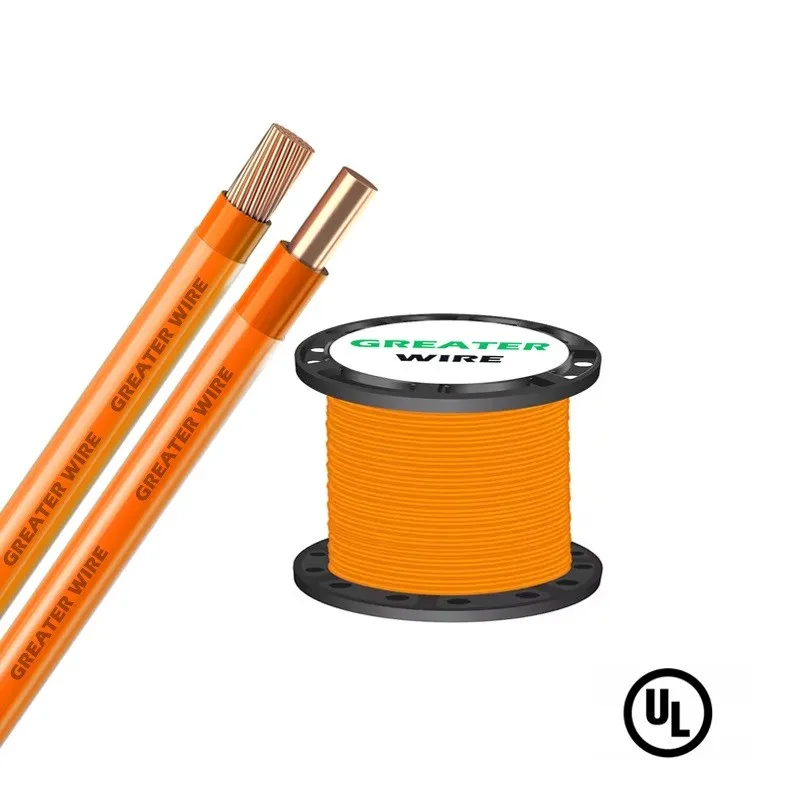

thhn/thwn銅建築ワイヤは、銅導体、PVC断熱材、ナイロンシースです。 thhn/thwn導体は、柔らかい描画銅で作られています。サイズ14〜4/0 awg組み合わせインレイストランディングを使用し、250 kcmil以下のサイズが圧縮された銅のストレンディングを使用します。 14AWGから10AWGは固体または鎖の導体であり、8AWG以上は鎖導体です。ワイヤーは、テクノロジーを利用する全体的なナイロンジャケットを備えた丈夫な熱と湿気耐性のPVC断熱材で覆われています。黒、白、赤、青、紫、緑、黄色、オレンジ、茶色、灰色が利用可能です。ストライプ構成でも利用できます。一部の色は経済的な秩序量の影響を受けます。
応用
THHNワイヤは、国家電気コード（NEC）に従って設計されており、業界の基準を満たしており、さまざまな建物および配線プロジェクトでの使用に適しています。 THHN/THWNには、湿っているか乾燥していても、温度制限が90度を超えない、または75度を超えないオイルまたはクーラントの存在下で優れた弾力性があります。定格電圧は600ボルトで、標準の電気要件を満たし、さまざまなアプリケーションで信頼できる電力伝送を提供するのに十分です。 THHNワイヤーは、商業ビル、産業施設、住宅の建物など、さまざまな環境での電気設備の柔軟性を提供し、高度な産業機械や機器にも適しています。
特徴
●ASTM- B3、B8、およびB787（19ワイヤの組み合わせUnilay-stranded）
●UL Standards 83、758、1063、および1581
●CSA C22.2 No.75、T90ナイロンサイズから1000 kcmil
●ft 2 -すべてのサイズ
●日光耐性 - サイズ8 AWG以上
●ROHS/REACH COLLIANT
●UL＆BPS認定
●thhn ort90 nylon-ドライロケーションは90度を超えないc
●濡れた場所は、75度または乾燥した場所を90度を超えないように、または石油にさらされたときに75度を超えない場所
●THWN -2-ウェットソードリーの場所は、90度を超えない、またはオイルにさらされたときに75度を超えない場所
認証
当社の製品は、UL、TUV、EU CPR、CE、ROHSなど、さまざまな名誉ある国際認定を達成しています。
パッケージ
生産ライン
Greater Wire＆Cableメーカーは、生産速度を向上させ、さらに重要なことに最高の品質基準を確保するように設計されたスマートおよびデジタル工場の統合であり、0。生成されたすべてのケーブルは、生産および検査プロセスを通じて包括的な100％の検査を受け、精度と効率の新しい時代を作成します。高度なセットアップにより、手動アセンブリに関連する固有のエラーと欠陥がなくなり、比類のない信頼性を持つ製品を提供するという約束に基づいて構築されます。
場合
パートナー
よくある質問
Q：ソリッドワイヤーとストランドワイヤーを一緒に使用できますか？
Q：アウトレットにストランドワイヤを使用できますか？
Q：家の配線には切り取りワイヤを使用できますか？
人気ラベル: UL BPS認定THHN/THWN銅建築ワイヤ、中国UL BPS認定THHN/THWN銅建築ワイヤーメーカー、サプライヤー、工場
| ナイロンシース（THHN/THWN -2）を備えた鉛フリーの熱可塑性熱耐性電線）。 600V。 90度 | |||||||||
| 導体サイズ | いいえとワイヤの名目直径 | 壁の厚さ | 概算全体の直径 | 最小絶縁抵抗 | * ampacity | ケーブルの公称重量 | |||
| （mm） | （AWG） | （mm） | PVC（mm） | ナイロン（mm） | （mm） | mΩ/km | 90度ウェット | 90度乾燥 | kg/km |
| thwn | thhn | ||||||||
| 固体 | |||||||||
| 1.6mm | 14 | 1x1.60mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2。0 mm | 12 | 1x2。00 mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2.6mm | 10 | 1x2.60mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3.2mm | 8 | 1x3.20mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| 立ち往生 | |||||||||
| 2。0mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3.5mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5.5mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8。0mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14mm² | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22mm² | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38mm² | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50mm² | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60mm² | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80mm² | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100mm² | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125mm² | 250 MCM | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150mm² | 300 mcm | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 MCM | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200mm² | 400 mcm | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 mcm | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250mm² | 500 mcm | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 MCM | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325mm² | 650 MCM | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 MCM | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400mm² | 800 MCM | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500mm² | 1000 mcm | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| 参照標準：PEC、NEC（30度の周囲温度に基づく） | |||||||||
