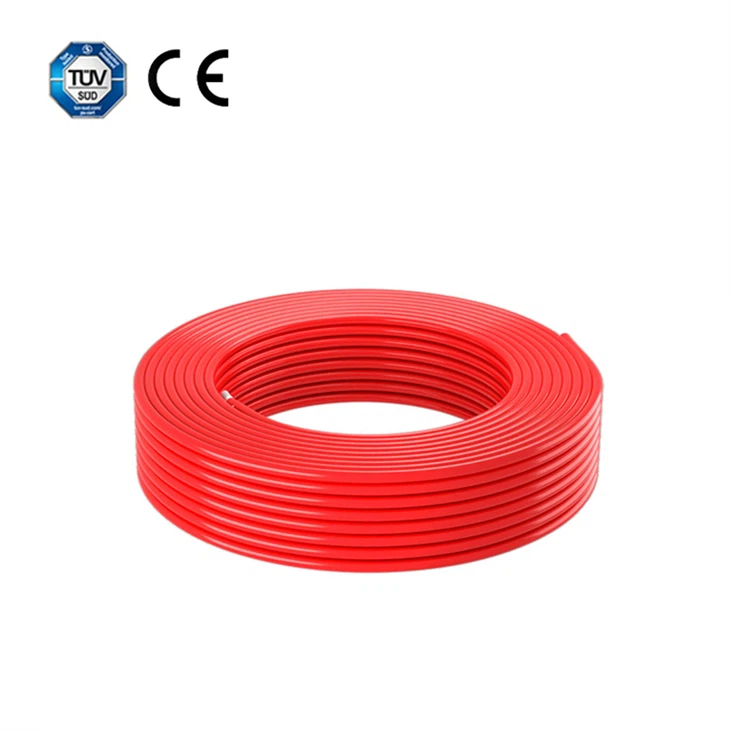

TUV 10mm DC H1Z2Z2-K ソーラー ケーブル ワイヤー

最大 5 メートル (16 フィート) の距離の場合、通常は 12 AWG ケーブル (約 4 mm²) で十分です。このサイズにより、電圧降下が最小限に抑えられ、100W パネルによって生成される電流を効率的に処理できます。

中距離 (5 ～ 10 メートル / 16 ～ 33 フィート):
5 ～ 10 メートル (16 ～ 33 フィート) などの長距離の場合は、10 AWG ケーブル (約 6 mm²) が必要になる場合があります。この太いケーブルにより、長距離にわたる電圧降下が低減され、効率的な電力伝送が保証されます。

長距離 (10 メートル/33 フィート以上):
10 メートル (33 フィート) を超える距離の場合は、損失を最小限に抑えるために 8 AWG ケーブル (約 10 mm²) の使用を検討してください。

A: 1. 導体材料: 錫メッキ銅と銅は、優れた導電性と柔軟性により、ソーラー ケーブルの導体に使用される最も一般的な材料です。アルミニウムはあまり一般的ではありませんが、一部の用途では使用できます。

2. 絶縁材：ソーラーケーブルは架橋ポリエチレン（XLPE）で絶縁されており、優れた絶縁特性、耐紫外線性、耐久性を備えています。また、一部のケーブルではポリ塩化ビニル (PVC) が使用されていますが、XLPE に比べて耐紫外線性と耐久性が低いため、屋外用途ではあまり一般的ではありません。
3. アウターシース材質：XLPO 高い柔軟性と耐久性を備え、屋外や過酷な環境に適しています。また、ポリ塩化ビニル (PVC) は優れた保護を提供しますが、XLPO に比べて屋外用途にはあまり使用されません。

ソーラーケーブルの適切なサイズを計算するには、ケーブルが流す電流、電気が伝わる距離、システム電圧、許容可能な電圧降下などの要素を考慮する必要があります。
1. 電流を決定します。
電流 (I): ソーラー パネルの定格電力とシステム電圧に基づいて電流を計算できます。
式: I=PVI=VP
P: ソーラーパネルの電力 (ワット単位)
V: システム電圧 (ボルト単位)

例: 24V システムの 300W ソーラー パネルの場合: I=300W24V=12.5AI=24V300W=12.5A
2. 電圧降下を計算します。
電圧降下: 効率的な動作を確保するには、電圧降下を一定の割合 (通常は 3% 以下) 未満に抑えることが重要です。
電圧降下の計算式: 電圧降下=2×L×I×R1000電圧降下=10002×L×I×R
L：ケーブルの片道長さ（メートル単位）
I: 電流 (アンペア単位)
R: 単位長さあたりのケーブルの抵抗 (オーム/メートル)

ケーブルの抵抗はケーブルの仕様で確認できます。銅ケーブルの場合、抵抗は通常約 0.017 ohm·mm²/m です。
3. ケーブル サイズを選択します。

電流と許容可能な電圧降下に基づいて、電圧降下を許容範囲内に保つのに十分な低い抵抗を持つケーブル サイズを選択します。
ケーブル サイズのガイドライン: 特定の要件に一致するケーブル サイズ チャートまたは計算ツールを使用してください。ほとんどのアプリケーションでは、一般的なサイズとそれに対応する最大電流定格が業界の表で見つかります。

4. ケーブル サイズ計算ツールを使用します (オプション)。

オンライン計算機: いくつかのオンライン計算機は、電圧、電流、距離、許容可能な電圧降下などの入力パラメータに基づいてケーブル サイズを決定するのに役立ちます。
