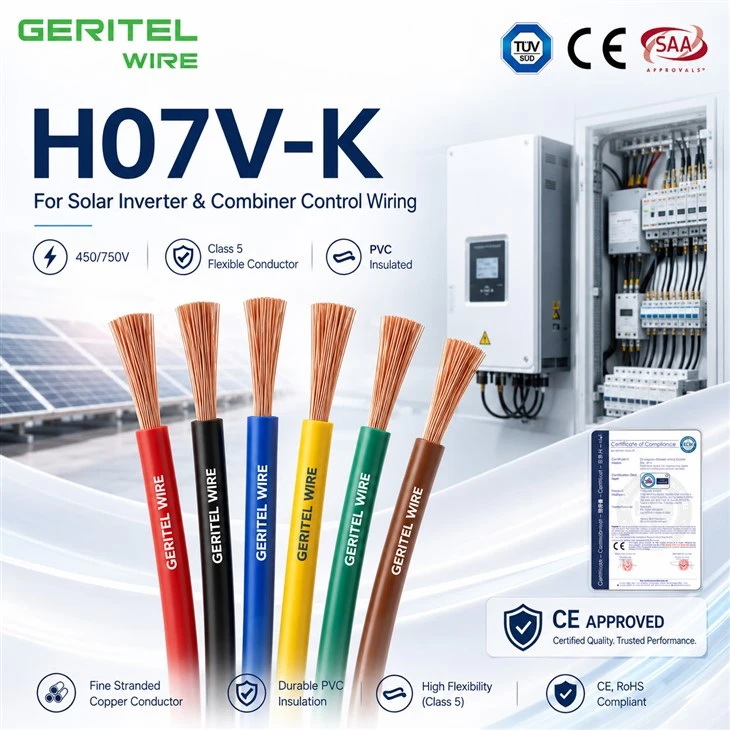

H07V-K パネル配線ケーブルによるクリーンで信頼性の高い接続

H07V-K は、組織化された電気アセンブリ向けに設計されており、細い銅より線導体と PVC 絶縁体を組み合わせた柔軟な単一コア構造です。{2}これクラス5フレキシブルワイヤー設置者がダクト、端子列、コンパクトな筐体を通る簡単な配線を必要とする、保護された内部回路に適しています。 PVC 絶縁単芯ケーブルとして、明確な回路識別と実用的なストリッピングまたはフェルールの準備をサポートします。 GERITEL WIRE は、カラープランニング、OEM マーキング、リールパッケージング、およびリピート生産のための輸出文書をサポートできます。制御盤の配線については、注文を発行する前に、最終的な回路電流、端子システム、および現地の設置規則を確認する必要があります。

製品仕様

flexible single core wire

アプリケーション

電力開閉装置のスイッチ制御パネル、リレーパネル、計装パネル、および整流装置、モータースターター、コントローラーの内部コネクタなどの用途に使用される PVC パネル配線。

仕様
定格電圧 Uo/U	H05V-K:300/500V H07V-K:450/750V
温度定格	固定: -30 度から +70 度まで屈曲: -5 度から +70 度
最小曲げ半径	固定: 6 x 全体直径
導体	クラス 5 フレキシブル銅導体
絶縁	PVC（ポリ塩化ビニル）
断熱材の色	赤、黒、青、オレンジ、黄、白、緑/黄、紫、ピンク、グレー、ブラウン
規格	EN 50525-2-31、EN 60228 IEC/EN 60332-1-2 に準拠した難燃性耐紫外線性

寸法

公称断面積 mm²

	公称外径 mm²	公称重量 kg/km
	公称外径 mm²	公称重量 kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

導体

公称クロスセクションアルエリア mm²	最大直径導体のワイヤの数 mm	20度における導体の最大抵抗オーム/km
公称クロスセクションアルエリア mm²	最大直径導体のワイヤの数 mm	平線
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

電気的特性

公称クロスセクションエリア mm²	参考方法A (に囲まれています) 熱的に導管断熱壁など）アンプ		参考方法B (導管内に密閉壁内または屋内トランキングなど) アンプ		参考方法C (直接クリップ) アンプ		参考方法F (フリーエアまたは穴あきケーブルトレイなど、水平または垂直など) アンプ
							触れる			間隔をあけて 1つの直径
							触れる			2 ケーブル単-相 AC または DC または 3 ケーブル三-フラット AC
	2本のケーブル単相- ACまたはDC	3または4本のケーブル三相- 交流	2本のケーブル単相- ACまたはDC	3または4本のケーブル三相- 交流	2本のケーブル単相- 交流または直流	3 または 4ケーブル 3-段階交流	2ケーブル単相交流または直流フラット	3ケーブル三相- ACフラット	3本のケーブル三相- 三つ葉	水平	垂直
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

認証

single core flexible wire

single core cable

梱包

ロール

プラスチックリール

小型木製リール

応用

産業用制御パネル

再生可能エネルギーの電力接続

配電盤の配線

場合

アデレード空港交換機のアップグレード

産業用主配電盤配電盤

主分電盤フレキシブルケーブルの交換

当社を選ぶ理由

30長年の経験
ワンストップサービスで-

Dongguan Greater Wire & Cable Co., Ltd. は、中国の専門エンジニアリング-グレードのケーブルメーカーであり、世界中の建築、産業、鉱山、エネルギー、インフラストラクチャプロジェクトに認定された電気ケーブルソリューションを供給しています。

30,000 平方メートルの工場、30 の生産ライン、経験豊富なエンジニア、厳格な品質管理チームを擁する当社は、国際的なエンジニアリング用途向けに信頼性が高く、追跡可能で準拠したケーブル製品を提供しています。当社の製品は、SAA、UL、cUL、VDE、TÜV、CE、CB、IEC、BPS、ISO などの認証によってサポートされています。

私たちは安全性、品質、透明性、そして長期的なパートナーシップに全力で取り組んでいます。{0}}原材料の検査から完成品のテストに至るまで、すべてのバッチは慎重に管理され、安定したパフォーマンスと信頼できるプロジェクトの使用が保証されます。

より優れたケーブル - 認定の品質。信頼性の高い供給。エンジニアリングの価値。

15K

完了したプロジェクト

150+

専門スタッフ

15K

幸せなクライアント

92+

賞と証明書

プラント設備

世界的な認証

internal equipment wire

お客様の写真

internal wiring cable

国際輸送

海上輸送

当社は、大量の注文に対して信頼性の高い海上輸送ソリューションを提供します。{0}商品は安全に梱包され、コンテナで発送されるため、コスト効率よく世界中の港に配送されます。-

航空貨物

より迅速な配送を実現するため、当社の航空貨物サービスは、慎重な取り扱いと途中の完全な追跡により、お客様の製品を迅速に国際目的地に届けることを保証します。

国際エクスプレス

緊急の発送が必要ですか?当社の国際エクスプレスサービスは、中小規模の注文を効率的に配送し、リアルタイムの追跡機能を備えたドアツードアサービスを提供して安心を提供します。{0}{1}{2}{2}

協力パートナー

事業拡大に向けて協力パートナーを募集しております。

どのように協力すればよいでしょうか?

要件を共有し、当社のプロフェッショナルなソリューションを受け取り、サンプルを確認するだけで、迅速で信頼性の高い生産と世界中への配送が可能になります。- 当社との連携はとても簡単です。

弊社の住所

中国広東省東莞市寮部鎮、No. 40 Luxi 2nd Road、ビル 2

電話番号

+86 136 6257 9592

+86 135 1078 4550

電子メール-

manager01@greaterwire.com

よくある質問

H07V-K ケーブルは主に何に使用されますか?

YH07V-K は主に、制御キャビネット、電気機器、開閉装置、および適切な電線管システムの固定または保護された内部配線用の H07V-K パネルワイヤとして使用されます。クラス 5 導体はコンパクトなレイアウトでの配線に役立ちますが、柔軟という言葉は連続的な動きではなく、導体の構造を表しています。 GERITEL WIRE は、見積前に購入者の図面、回路義務、対象市場をレビューすることができ、生産前にモデルの不一致を防ぐことができます。

H07V-K はシングルコアケーブルですか?

はい。 H07V-K は、1 本の絶縁銅導体を備え、全体的に外側シースを備えていない単芯フレキシブルケーブルです。プロジェクトで 1 つのシースの下に複数の導体、機械的保護、または遮蔽構造が必要な場合は、別のケーブルファミリの方が適切です。 OEM プロジェクトの場合、GERITEL WIRE はカラースケジュール、製品マーキング、リールまたはボックスの梱包を調整し、最終的に合意された仕様に基づいて文書をエクスポートできます。

H07V-K はフレキシブルワイヤですか、それともソリッドワイヤですか?

標準 H07V-K は、単線のクラス 1 導体ではなく、細いより線のクラス 5 フレキシブルワイヤ導体を使用しています。-これにより、パネルの曲げや終端が容易になりますが、ドラッグチェーンやロボットモーションケーブルとして扱うべきではありません。{6} GERITEL WIRE は、技術的な説明とサンプルの確認をサポートしています。これは、パネルビルダーが大量注文の前に剥離、配線、または端子の互換性を確認する必要がある場合に役立ちます。

H07V-K の指定は何を意味しますか?

のH07V-K ケーブルこの指定は、450/750 V クラスの欧州調和 PVC 絶縁フレキシブルシングルコアを識別します。{0}マーキングと承認範囲は実際の品物と一致する必要があるため、最終的な意味はメーカーのデータシートと照らし合わせて確認する必要があります。流通業者の場合、GERITEL WIRE は色と梱包形式ごとに繰り返し供給を計画できるため、さまざまな顧客アプリケーションにわたる倉庫在庫の管理が容易になります。
