コンテナおよび統合ハウスパネル用の単芯フレキシブルワイヤ

プレハブ、コンテナ、統合ハウス工場では、建物が現場に到着する前に配電パネルや制御パネルを組み立てることがよくあります。{0} H07V-K は次の目的で使用できますコンテナハウスのパネル配線ここでは、保護された単芯導体がプロジェクト標準によって許可されています。-その柔軟性により、コンパクトなキャビネットや組み立て済みの電気モジュール内の配線を簡素化できます。 GERITEL WIRE は、統合住宅電気ケーブルプログラム向けに、カラー管理された供給、カスタム印刷、生産パッケージを提供できます。-オフサイトの建設用ワイヤーとして、製品は技術的に適切な保護された配線の役割に限定され、最終的な設置基準、防火要件、および仕向け市場の検査規則と照合する必要があります。

製品仕様

single core PVC cable for charger relay circuits

アプリケーション

電力開閉装置のスイッチ制御パネル、リレーパネル、計装パネル、および整流装置、モータースターター、コントローラーの内部コネクタなどの用途に使用される PVC パネル配線。

仕様
定格電圧 Uo/U	H05V-K:300/500V H07V-K:450/750V
温度定格	固定: -30 度から +70 度まで屈曲: -5 度から +70 度
最小曲げ半径	固定: 6 x 全体直径
導体	クラス 5 フレキシブル銅導体
絶縁	PVC（ポリ塩化ビニル）
断熱材の色	赤、黒、青、オレンジ、黄、白、緑/黄、紫、ピンク、グレー、ブラウン
規格	EN 50525-2-31、EN 60228 IEC/EN 60332-1-2 に準拠した難燃性耐紫外線性

寸法

公称断面積 mm²

	公称外径 mm²	公称重量 kg/km
	公称外径 mm²	公称重量 kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

導体

公称クロスセクションアルエリア mm²	最大直径導体のワイヤの数 mm	20度における導体の最大抵抗オーム/km
公称クロスセクションアルエリア mm²	最大直径導体のワイヤの数 mm	平線
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

電気的特性

公称クロスセクションエリア mm²	参考方法A (に囲まれています) 熱的に導管断熱壁など）アンプ		参考方法B (導管内に密閉壁内または屋内トランキングなど) アンプ		参考方法C (直接クリップ) アンプ		参考方法F (フリーエアまたは穴あきケーブルトレイなど、水平または垂直など) アンプ
							触れる			間隔をあけて 1つの直径
							触れる			2 ケーブル単-相 AC または DC または 3 ケーブル三-フラット AC
	2本のケーブル単相- ACまたはDC	3 または 4 つのケーブル三相- 交流	2本のケーブル単相- ACまたはDC	3 または 4 つのケーブル三相- 交流	2本のケーブル単相- 交流または直流	3 または 4ケーブル 3-段階交流	2ケーブル単相交流または直流フラット	3ケーブル三相- ACフラット	3本のケーブル三相- 三つ葉	水平	垂直
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

認証

internal wiring wire for charger relay circuits

wire for charger auxiliary circuits

梱包

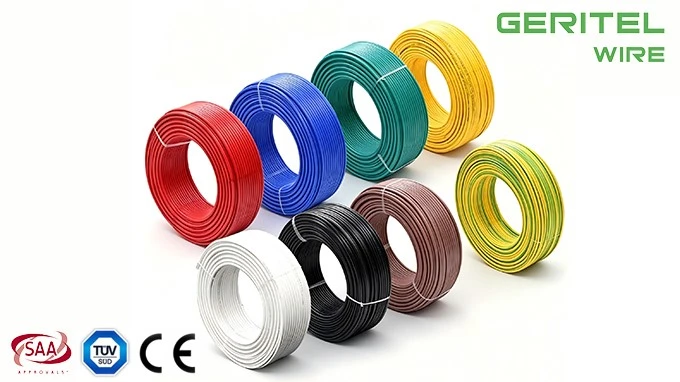

ロール

flexible panel wire for charger auxiliary circuits

プラスチックリール

single core PVC cable for charger auxiliary circuits

小型木製リール

応用

internal wiring wire for charger auxiliary circuits

産業用制御パネル

再生可能エネルギーの電力接続

配電盤の配線

場合

flexible panel wire for charging equipment cabinets

アデレード空港交換機のアップグレード

single core PVC cable for charging equipment cabinets

産業用主配電盤配電盤

internal wiring wire for charging equipment cabinets

主分電盤フレキシブルケーブルの交換
