オレンジ色の循環ケーブルは、特に産業、商業、住宅環境、さまざまな用途で一般的に使用されています。これらのケーブルは、送電、信号伝達、および制御システム用に設計されています。独特のオレンジ色の色が高い視認性を提供するため、忙しいワークスペースや建設ゾーンで簡単に識別できます。これらのケーブルは、耐久性があり、機械的な摩耗、環境条件、または電気断層に耐性があるように構築されていますが、時間の経過とともに損傷を受ける傾向があります。継続的なシステム機能、安全性、効率性を確保するには、損傷したオレンジ色の円形ケーブルの適切な修復が不可欠です。
この記事では、オレンジ色の円形ケーブルが維持する可能性のある損傷の種類、一般的な修復プロセス、およびこれらのケーブルを修復する際の重要な考慮事項について説明します。

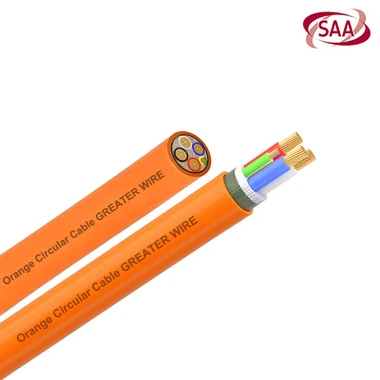

何ですかオレンジ色の円形ケーブル?
オレンジ色の円形ケーブルは、通常、いくつかの重要なコンポーネントで構成されています。
導体：これらは、電流または信号を運ぶ内部銅またはアルミニウムワイヤです。それらは、電気の流れを可能にするため、ケーブルの最も重要な部分です。
絶縁：この層は各導体を囲み、短絡を防ぎ、ワイヤ間の電気的分離を確保します。断熱材は、多くの場合、PVC、ゴム、テフロンなどの材料で作られています。
外側の鞘：外側の鞘は、化学物質、紫外線、または極端な温度などの物理的損傷、水分、環境の危険から導体と断熱性を保護する外部保護カバーです。
オレンジ色は、特にケーブルが潜在的な危険にさらされる可能性のある環境で、その可視性のために選択されます。堅牢な構造にもかかわらず、オレンジ色の円形ケーブルは、切断、擦り傷、過熱、電気断層など、さまざまな問題に苦しむ可能性があります。
一般的なタイプの損傷オレンジ色の円形ケーブル
オレンジ色の円形ケーブルは、環境要因、物理的ストレス、または運用条件に応じて、さまざまな種類の損傷を維持できます。適切な修復方法を決定するには、損傷の性質を理解することが不可欠です。以下は、これらのケーブルで発生する可能性のある損傷の一般的なタイプです。
断熱損傷
カットまたはニック：断熱材の切断またはニックは、鋭利なエッジ、粗い表面、または擦り傷にさらされるケーブルで一般的です。これらの欠陥は、短絡や電気漏れを防ぐケーブルの能力を損なう可能性があります。
ひび割れまたは分割：断熱材は、高温、紫外線、または機械的ストレスへの暴露により、割れたり分割したりする可能性があります。断熱材が侵害されると、ケーブル内の導体は互いに接触したり、外部表面と接触したりするリスクがあり、潜在的な障害につながります。
摩耗と裂け目：時間が経つにつれて、絶え間ない摩擦、曲げ、または伸縮にさらされたケーブルは、断熱材に摩耗斑点を発達させる可能性があります。これにより、断熱材が徐々に分解され、誘導体が露出したり、電気漏れを防ぐ効果が低下したりする可能性があります。
外側の鞘の損傷
摩耗：ケーブルの外側の鞘は、粗い表面との接触による摩擦、動き、または不適切な取り扱いにより、摩耗を経験する可能性があります。この損傷は、ケーブルの内部層を露出させ、誘導体や断熱材を損傷する環境要因（たとえば、湿気、ほこりなど）のリスクを高める可能性があります。
涙や穴：外側の鞘の切断、穿刺、または涙は、物理的な衝撃または不適切な設置に起因する可能性があります。妥協した外側シースは、内部成分が劣化する可能性のある水分や化学物質などの外部の影響に抵抗するケーブルの能力を低下させます。
UV分解：長期間にわたって直射日光にさらされているケーブルは、紫外線の分解を経験する可能性があり、そこでは外側の鞘が脆く、亀裂になります。これにより、ケーブルの寿命が大幅に短くなり、障害の可能性が高くなります。
電気的損傷
短絡：断熱材の崩壊により、ケーブル内の導体が互いに接触し、意図しない電流パスにつながると、短絡が発生する可能性があります。短絡は危険であり、過熱、火災、またはシステムの障害を引き起こす可能性があります。
オープンサーキット：開回路は、ケーブル内の導体が切断または破損したときに発生します。これにより、電気の流れが混乱し、システムが誤動作します。
過熱：ケーブルを通る過剰な電流の流れは過熱を引き起こし、断熱材の故障と導体自体への損傷を引き起こす可能性があります。過熱またはケーブルの接続が不十分なため、過熱が発生する可能性があります。
損傷したオレンジ色の丸ケーブルを修復することの重要性
破損したオレンジ色の円形ケーブルの修復は、いくつかの理由で重要です。
安全性：破損したケーブルは、電気ショック、火災の危険、システム障害など、重大な安全リスクをもたらす可能性があります。たとえば、露出した導体や断熱材の損傷は、短絡や漏れ電流を引き起こし、電気的危険のリスクを高める可能性があります。
信頼性：損傷したケーブルは、信頼性の低い送電または信号損失につながる可能性があります。損傷を修復することで、システムが意図したとおりに機能し続けることが保証され、ダウンタイムが短縮され、費用のかかる混乱が防止されます。
コスト効率：タイムリーな修理は、ケーブルの寿命を延ばし、完全な交換の必要性を防ぐことができます。これは、特にケーブルが長距離で実行される場合や交換が困難な状況では、ケーブル全体を交換するよりも費用対効果が高い場合があります。
破損したオレンジ色の円形ケーブルを修復する方法
損傷したオレンジ色の円形ケーブルの修復には、損傷の程度を評価し、その機能と安全性を回復するための適切な措置を講じることが含まれます。損傷の種類に応じて、さまざまなテクニックと材料を使用できます。損傷したオレンジ色の丸ケーブルを修復するための一般的な手順は次のとおりです。
1. 損傷を特定します
修理を試みる前に、ケーブルを徹底的に検査して、損傷の性質と範囲を評価することが重要です。これには、目視検査といくつかの基本的なテストが含まれる場合があります（たとえば、マルチメーターを使用して連続性を確認します）。損傷の一般的な兆候には、露出した導体、擦り切れまたは割れた断熱、または摩耗した鞘が含まれます。
場合によっては、修理作業が開始される前に、ケーブルを電源またはシステムから切断する必要がある場合があります。電気的危険を防ぐために、影響を受けたケーブルを必ず分離してください。
2. 正しい修理材料を選択してください
修理に使用される材料は、損傷の種類によって異なります。ケーブルを修理するためのいくつかの一般的な材料は次のとおりです。
電気テープ：これは、断熱または外側の鞘の小さな切り傷やニックを覆うために一般的に使用されます。電気テープは一時的な断熱性を提供できますが、より深刻な損傷には適していない場合があります。
チューブを加熱します：熱収縮チューブは、外側のシースまたは断熱が損傷しているケーブルの小さなセクションを修復するためによく使用されます。チューブは損傷した領域の上に配置され、加熱され、縮小して領域をしっかりと密閉します。これにより、電気テープよりも耐久性のある修理が提供されます。
絶縁コンパウンドまたはパテ：断熱材の損傷の場合、絶縁化合物またはパテを適用して、断熱材の完全性を回復させることができます。これは、断熱層の小さな切り傷や擦り傷に特に役立ちます。
ケーブルスプライスキット：ケーブルがカットや開回路などの重大な損傷を負っている場合、ケーブルスプライスキットが必要になる場合があります。これらのキットには、通常、コネクタ、断熱袖、その他の材料が含まれており、導体を再接続してケーブルを再挿入します。
3. 損傷したエリアを準備します
ケーブルを分離します：ケーブルがアクティブ電源に接続されている場合は、修理を開始する前に必ず切断してください。これは安全のために重要です。
損傷した材料を削除します：鋭いユーティリティナイフまたはワイヤーストリッパーを使用して、患部の周りの損傷した断熱または外側の鞘を除去します。導体自身を切り離さないように注意してください。
エリアを掃除します：露出した導体と断熱性がきれいで、汚れ、水分、または破片がないことを確認してください。これは、修理材料の適切な接着を確保し、将来の汚染を防ぐのに役立ちます。
4. 損傷を修復します
ケーブルを修復するための正確な手順は、損傷の種類によって異なります。
断熱材の小さなカットまたはニック：マイナーカットまたはニックの場合は、断熱材の破損したセクションの周りに電気テープをしっかりと包みます。より永続的な解決策については、熱収縮チューブまたは絶縁化合物を使用して領域を覆うことを検討してください。
断熱または分割された断熱：断熱がひび割れたり、分割されている場合は、損傷した部分を切り取り、露出した領域に熱収縮チューブまたは絶縁化合物を塗布する必要がある場合があります。熱収縮チューブは、安全で長期にわたるソリューションを提供します。
露出した導体：導体が露出している場合は、断熱テープ、熱収縮チューブ、または絶縁化合物を使用して慎重に隔離します。短絡を避けるために、導体が適切に分離されていることを確認してください。
損傷した外側の鞘：外側シースが損傷している場合は、熱収縮チューブまたは特殊なケーブルシース修理キットを使用して、保護層を復元します。これは、環境損傷から内部導体を保護するのに役立ちます。
5. 修理をテストします
修理が完了したら、マルチメーターを使用してケーブルの連続性を確認し、修理が電気接続を回復したことを確認します。該当する場合は、断熱性を確認して、漏れ電流がないことを確認してください。目視検査やサーマルカメラの使用などの追加のテストを実行して、修理されたケーブルが安全かつ確実に機能していることを確認します。
6. ケーブルを再インストールします
修理が成功したことを確認した後、ケーブルを再インストールし、安全に固定され、適切に保護されていることを確認します。ケーブルが厳しい環境条件にさらされている場合は、水分、化学物質、または物理的損傷から適切に保護されていることを確認してください。
ケーブル損傷を防ぐためのベストプラクティス
修理が必要な場合がありますが、オレンジ色の円形ケーブルの損傷を防ぐことが常に最良のアプローチです。ケーブルの寿命と信頼性を確保するためのいくつかのベストプラクティスを次に示します。
適切なインストール：鋭い曲がり、物理的なひずみ、または不適切な接続を避けるように注意しながら、メーカーの仕様に従ってケーブルが取り付けられていることを確認してください。
保護導管：特に粗い表面を持つ交通量の多い領域または環境では、コンジット、トレイ、またはケーブルガードを使用して、物理的な損傷からケーブルを保護します。
定期的な検査：外側の鞘の亀裂、断熱材の切断、過熱など、摩耗や裂傷の兆候について定期的にケーブルを検査します。損傷の早期検出は、より深刻な問題を防ぐことができます。
温度制御：過熱につながる可能性のあるケーブルのオーバーロードを避けてください。ケーブルが定格の電気および温度の制限内で使用されていることを確認してください。
