TPS ケーブル (熱可塑性シース ケーブル) の皮をむくのは、電気技師や電気設備を取り扱うすべての人にとって必須のスキルです。住宅、商業、または産業環境で TPS 電気ケーブルを扱う場合でも、導体を損傷することなくワイヤから絶縁体を適切に剥がす方法を知ることは、ケーブルの安全性と完全性を確保するために重要です。この記事では、特にフラット TPS ケーブルのような特殊なタイプを扱う場合に、適切なテクニック、必要なツール、避けるべきよくある間違いに焦点を当てて、TPS ケーブルの被覆を剥ぐプロセスについて説明します。
1. TPSケーブルとは何ですか?
TPS ケーブルの被覆を剥ぐプロセスに入る前に、それが何であり、なぜ使用されるのかを理解することが重要です。 TPS ケーブルは一般に低電圧電気用途に使用され、機械的保護、絶縁、熱、湿気、紫外線などの環境要因に対する耐性を提供する熱可塑性シースで設計されています。 TPS ケーブルは識別のために色分けされていることが多く、家庭用配線から産業用セットアップまで、さまざまな用途に使用されています。
TPS 電気ケーブルは通常、銅またはアルミニウムの導体で構成され、PVC または別の熱可塑性材料で個別に絶縁され、その後保護用の外側シースが続きます。外側のシースはケーブルの耐久性と損傷に対する耐性を保証し、内部絶縁体は電気的短絡を防ぎます。

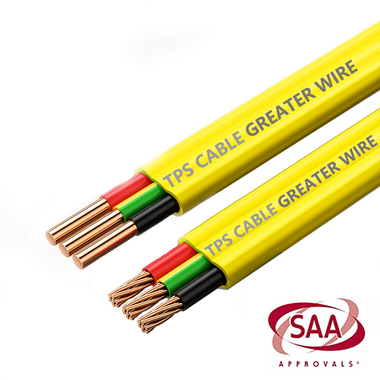

フラット TPS ケーブルは、名前が示すとおり、形状が平らであるため、スペースが限られている用途や、ケーブルを表面に対して平らに配置する必要がある設置に最適です。これらは通常、柔軟性、耐久性、省スペースが必要な設置に使用されます。
2. TPS ケーブルの被覆を剥くのに必要な工具
TPS 電気ケーブルの被覆を適切に剥がすには、適切な工具が必要です。不適切なツールや技術を使用すると、ワイヤが損傷し、安全でない取り付けや潜在的な故障につながる可能性があります。以下は、TPS ケーブルの被覆を外すために必要な必須ツールです。
2.1 ケーブルストリッパー
ケーブルストリッパーは、TPS ケーブルの絶縁体を剥がすための最も重要なツールです。導線を損傷することなく外側のシースと内側の絶縁層を除去できるように特別に設計されています。ケーブルストリッパーにはさまざまなサイズとデザインがあり、さまざまな種類のケーブルに合わせて切断設定を調整できます。
2.2 カッターナイフまたは絶縁カッター
ケーブルストリッパーがない場合は、カッターナイフまたは絶縁カッターを使用して絶縁に慎重に切り込みを入れます。ただし、ナイフを不適切に使用すると導体に傷がついたり、ケーブルが損傷したりする可能性があるため、より正確で注意が必要です。
2.3 メジャーまたは定規
TPS ケーブルの被覆を剥く際には、正確な測定が非常に重要です。メジャーや定規を使用すると、多すぎず、少なすぎず、適切な量の断熱材を剥がすことができます。これはケーブルの安全性と機能を維持するために重要です。
2.4 ペンチ
ケーブルの皮を剥いた後、よりきれいに仕上げるためにワイヤーをトリミングしたり、端をきれいにしたりするためにペンチが必要になる場合があります。ペンチは、ケーブルを必要な長さに切断するのにも役立ちます。
2.5 ワイヤーブラシまたはサンドペーパー
絶縁体を剥がしたら、必要に応じてワイヤーブラシまたは目の細かいサンドペーパーを使用して、露出した導体を掃除します。これにより、接続のためのきれいな表面が確保され、酸化や損傷が防止されます。
3. TPS ケーブルの被覆を剥ぐためのステップバイステップ ガイド
TPS ケーブルの皮をむくプロセスは比較的簡単ですが、内部導体やケーブルの外側シースの損傷を避けるために細心の注意を払う必要があります。以下は、プロセスを進めるのに役立つステップバイステップのガイドです。
3.1 ステップ 1: ケーブルを測定し、マークを付ける
皮むきプロセスを開始する前に、ケーブルの皮をむく必要がある量を測定する必要があります。通常、ほとんどの電気接続には約 2-3 インチの長さの絶縁で十分ですが、これは用途によって異なる場合があります。
巻尺または定規を使用して必要な長さを測定します。
断熱材を剥がす予定の領域に印を付け、剥がしすぎたり少なすぎたりしないようにします。これにより、露出したワイヤが接続に適切な長さになることが保証されます。
3.2 ステップ 2: 適切なケーブルストリッパーを選択する
ケーブルストリッパーを使用するのが、TPS ケーブルの絶縁体を取り除く最も簡単かつ安全な方法です。ケーブルストリッパーは、導体を損傷することなくワイヤーを剥がすように特別に設計されています。 TPS 電気ケーブルの直径に適したストリッパーを選択してください。
ストリッパーを、使用しているケーブルに適したゲージに設定します。
TPS ケーブルをストリッパーに配置し、ジョーと位置を合わせます。
3.3 ステップ 3: 外側のシースを剥がします
取り除く必要がある絶縁体の最初の層は、外側の熱可塑性シースです。これは内部導体を取り囲む保護層です。
ストリッパーを使用して、マークを付けた領域の長さに沿って外側シースにそっと切り込みを入れます。
圧力をかけすぎると内部絶縁体や導体が損傷する可能性があるので注意してください。
シースに切り込みを入れたら、ゆっくりと引き戻して内部の絶縁体を露出させます。
3.4 ステップ 4: 内側の断熱材を剥がします
外側のシースを取り除くと、それぞれ絶縁層に包まれた個々の導体が現れます。 TPS ケーブルの場合、内部絶縁体は通常 PVC であり、ケーブル ストリッパーを使用して簡単に剥がすことができます。
ケーブルストリッパーを個々の導体の内部絶縁体の上に置きます。
ワイヤー自体を傷つけないように注意しながら、ストリッパーで内部絶縁体に切り込みを入れます。
絶縁体をゆっくりと引き戻し、銅またはアルミニウムの導体を露出させます。
3.5 ステップ 5: 剥がされたケーブルを検査する
TPS ケーブルの皮を剥いたら、導体を検査して損傷がないことを確認します。導体は清潔で、傷や切り傷がなく、短絡につながる可能性のある露出した銅やアルミニウムがあってはなりません。
露出したワイヤの長さをチェックして、元の測定値と一致していることを確認します。
必要に応じて、ワイヤー ブラシまたはサンドペーパーを使用して、導体の荒れたエッジや酸化を取り除きます。
3.6 ステップ 6: ワイヤーをトリミングする
導体が長すぎる場合、または余分な絶縁体がある場合は、ペンチを使用して導体をトリミングし、端をきれいに整えます。
端が平らで均一であることを確認しながら、ワイヤーを希望の長さにトリミングします。
これにより、ワイヤを端子、接続箱、またはその他の電気部品に取り付ける際に、安全かつ安定した接続を確保できます。
4. TPS ケーブルの被覆を剥ぐときに避けるべきよくある間違い
TPS 電気ケーブルの被覆を剥くのは簡単そうに見えますが、電気技師や DIY 愛好家がよく犯す間違いがあります。これらの間違いに注意することで、ケーブルの損傷を回避し、設置の安全性を確保することができます。
4.1 間違ったツールの使用
ハサミ、ナイフ、ペンチなどの不適切な工具を使用すると、ケーブルが損傷し、絶縁体が擦り切れたり、導体が断線したりする可能性があります。必ず、作業用に設計されたケーブルストリッパーを使用してください。
4.2 圧力をかけすぎる
ケーブルの皮をむくときに圧力をかけすぎると、導体が切れたり、絶縁体が損傷したりする可能性があります。常に優しい手を使用し、ツールに作業を任せてください。
4.3 絶縁体を剥ぎすぎた場合
ワイヤから絶縁体を剥がしすぎると、導体が露出したままになり、短絡や危険な接続が発生する可能性があります。接続に必要なだけ絶縁体を剥がします。
4.4 ワイヤーを掃除していない
剥がした後は、露出した導体を洗浄して、汚れ、酸化、鋭利なエッジを取り除くことが重要です。そうしないと、接続の信頼性に影響し、時間の経過とともに腐食が発生する可能性があります。
4.5 取り付ける前にケーブルを確認しない
接続する前に必ずケーブルを検査してください。導体や絶縁体に小さな傷があっただけでも、短絡、電気的故障、または安全上の問題を引き起こす可能性があります。
