NM と NM-B ワイヤーの違いは何ですか?

電気配線では、ケーブルの選択は安全性と信頼性の両方に直接影響します。多くの電気技師や住宅所有者にとって、最も一般的なタイプは次のとおりです。NMケーブルそしてNM-B ケーブル。一見すると同じように見えますが、実は性能や規格、用途が異なります。 NM と NM-B の違いを理解することは、配線プロジェクトがコード要件を満たしていることを確認し、長期的な安全性を確保するのに役立ちます。-

NMケーブル(非金属被覆ケーブル) は、住宅建設で広く使用されているケーブルです。

構造: プラスチックの外側シースがあり、その中には 2 本以上の絶縁された銅導体と裸のアース線があります。
特徴: 軽量でコスト効率が高く、設置も簡単です。-
一般的な用途: 住宅の照明回路、コンセント、ファン、小型電気器具。

以前の NM ケーブルの絶縁定格は低かった (約 60 度)。最新のコード要件により、古いバージョンは大部分が置き換えられるか制限されています。

NM-B ケーブルNM ファミリ内のアップグレードバージョンです。

「B」の意味: 導体の絶縁が以下の定格に達していることを意味します。90度、耐熱性が向上します。
アプリケーション: 現代の住宅、商業、軽工業用配線に広く使用されています。
利点：最新のNEC（National Electrical Code）に完全準拠し、より高い安全性を提供します。
市場状況: ほとんどの住宅配線プロジェクトの標準ケーブルとなっています。

NM-B は本質的に NM ケーブルのサブタイプです。

すべての NM-B ケーブルは NM ファミリに分類されますが、すべての NM ケーブルが NM-B 規格を満たしているわけではありません。
歴史的な観点から見ると、NM はより広範なカテゴリであり、NM-B は更新された安全規定に合わせて改良されたモデルです。

どちらも-非金属被覆ケーブル.
どちらにも絶縁された銅導体と接地線が含まれています。
どちらも主に住宅用および商業用の屋内配線に使用されます。
どちらも壁、天井、床などの乾燥した場所向けに設計されています。

側面	NMケーブル	NM-B ケーブル
温度定格	通常は 60 度	90度まで
規範への準拠	古い標準、用途が限定的	NEC-に完全準拠した最新の標準
安全性	絶縁定格が低い	より安全に、より高性能に
市場の状況	段階的に廃止	市場の主流

サイズ (AWG/導体)	シース色	電流容量	代表的な用途
14/2 NM-B	白	15A	寝室の照明、小さなコンセント
12/2 NM-B	黄色	20A	キッチンとガレージのコンセント
10/2 ニューメキシコ州-B	オレンジ	30A	給湯器、乾燥機
8/3 NM-B	黒	40A	エアコン、ヒートポンプ
6/3 NM-B	黒	55A	電気オーブン、大型空調システム

注: 今日の市場では、NM-B ケーブル最新の電気規定に準拠しているため、最も一般的に使用されるオプションです。

NM-B ケーブルを選択するときは、次の要素を考慮してください。

1.電流容量– 電流容量を負荷に合わせます。

2.負荷電力– 高電力機器には、より大きなワイヤサイズが必要です。-

3.配線環境– さまざまな環境 (屋内、壁の空洞など) が選択に影響する可能性があります。

4.導体の数– 回路のニーズに応じて 2 導体または 3 導体を選択します。

例:

寝室の照明 →14/2 NM-B
キッチンコンセント →12/2 NM-B
電気温水器 →10/2 ニューメキシコ州-B
スプリットACユニット →8/3 NM-B
大型空調システム →6/3 NM-B

NM-B 2

結論は明らかです。

NMは一般的なカテゴリです、その間NM-B は現代の標準です安全性が向上しました。
現在の電気配線では、NM-B が NM に取って代わりました-主な選択肢として。
新しい住宅用または商業用の配線プロジェクトの場合、NM-B はより安全でスマートなオプションです。

NM-B の利点は否定できません。

現在の電気規格に適合します。

優れた耐熱性と長期的な信頼性を実現します。{0}}

すべての主要なサイズで簡単に入手できます。

ほとんどの住宅および軽商業用途に適しています。

👉 NM-B を選択するということは、配線システムの安心と安全を選択することを意味します。

電気ケーブルの調達に関しては、単に高品質の製品を購入するだけではなく、信頼できるパートナーが必要です。{0}{1}
で東莞グレーターワイヤー＆ケーブル有限公司、私たちは提供します:

✅ ULおよびcUL認証– 国際的に認められた安全性と品質。
✅ 熟練した技術チーム– 専門のエンジニアが製品の選択をお手伝いします。
✅ 総合的なサポート– ご相談から導入までフルサポート致します。
✅ レスポンシブなサービス– 販売前と販売後の両方の問い合わせに迅速に回答します。{0}}
✅ 完全な製品範囲– 14/2 から 6/3 NM-B まで、プロジェクトに合わせて常に在庫があります。

当社は、安全、効率的、信頼性の高い配線ソリューションを世界中のお客様に提供することに取り組んでいます。
👉 私たちと協力すれば、単なるサプライヤーではなく、信頼できる長期的なパートナーを得ることができます。-

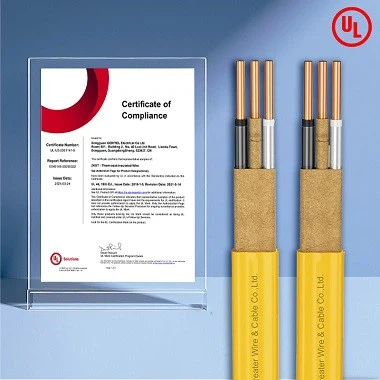

UL approval NM-B wire
