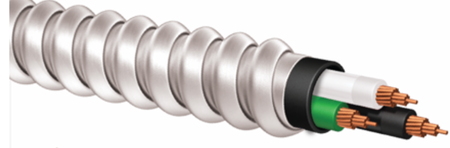

MCケーブルは、電力分布、コントロールライン、および火災警報システムに適した金属シースに包まれた導体を備えたケーブルの一種です。 AC（装甲）ケーブルと比較して、金属シースMCケーブル機器接地導体と、露出または断熱された接地ワイヤの両方として機能できます。その主な機能には、1。耐久性：アルミニウムまたはスチールシースが追加の機械的保護を提供します。 2。簡単な設置：追加の導管やシースは必要ありません。建設時間とコストを節約します。3。Widely適用可能：乾燥した湿気のある環境に適しており、地下または露出することができます。
さまざまな種類のMCケーブルでは、各導体には特定の色でコード化され、電気設備とメンテナンス中にワイヤ機能を迅速かつ正確に識別します。MCケーブル12AWGを例として、MCケーブルの標準的なカラーコーディング要件を詳細に説明してください
1。12 2 MCケーブルのカラーコーディング
12 2 MCケーブルは通常、120Vまたは277Vラインに使用され、ソケットサーキットや照明回路などの一般的な用途があります。 2つの12ゲージワイヤ（AWG）と、内部に裸または緑色の接地ワイヤが含まれています。標準のカラーコーディングは次のとおりです。
ブラック（ホット1）：メインフェーズワイヤ、電源に接続されたライブワイヤ。
ニュートラル：ニュートラルワイヤは回路ループを完成させます。
緑または裸の銅（接地）：接地ワイヤ、回路保護を提供します。
単相120Vまたは277Vアプリケーションでは、通常、黒いワイヤが回路ブレーカーに接続され、白線は荷重回路の中立端に接続され、露出または緑のワイヤが接地され、電気システムの安全性が確保されます。
2。12 3 MCケーブルのカラーコーディング
12 3 MCケーブルは、208V、240V、または480Vのデュアル位相回路、または独立したスイッチ制御を必要とする単相120V回路に適しています。たとえば、住宅および商業照明では、3相電源を使用する場合、12 3 MCケーブルを使用して複数のランプを制御できます。カラーコーディングは次のとおりです。
ブラック（ホット1）：メインライブライン。
赤（HOT 2）：240V機器またはデュアルスイッチ回路に適した第2位ライブワイヤ。
ニュートラル：ニュートラルワイヤ。
緑または裸の銅（地面）：接地ワイヤ。
120Vラインに使用すると、黒と赤のワイヤを異なるスイッチに接続して、2つの独立した負荷を制御できます。 240Vラインに使用する場合、黒と赤のワイヤはそれぞれL1とL2に接続されており、2相の電源を提供します。
3。12 4 MCケーブルのカラーコーディング
12 4 MCケーブルは、主に3-フェーズ208V、240V、または480V電源システム、またはより複雑なマルチスイッチ制御回路に使用されます。カラーコーディングは次のとおりです。
ブラック（ホット1）：最初のフェーズホットライン。
赤（ホット2）：第2位のライブライン。
青（ホット3）：第3位のライブワイヤ。
ニュートラル：ニュートラルワイヤ。
緑または裸の銅（地面）：接地ワイヤ。
この構成は、3フェーズモーターに電力を供給したり、マルチストーリービルディングのエレベーター制御システムに電力を供給したりするなど、商業環境および産業環境で特に一般的です。黒、赤、青のライブワイヤは、3相の電源のフェーズA、B、およびCに対応し、モーターやHVAC機器などの3相荷重のバランスの取れた負荷分布を確保します。
4。12 5 MCケーブルのカラーコーディング
125 MCケーブルはさらに、3-フェーズ277/480V分布、緊急照明システム、またはHVAC制御などのより複雑な電気システムに適した追加のライブワイヤを追加します。カラーコーディングは次のとおりです。
ブラック（ホット1）：最初のフェーズホットライン。
赤（ホット2）：第2位のライブライン。
青（ホット3）：第3位のライブワイヤ。
オレンジ（分離地面）：分離接地ワイヤ（敏感な機器に使用）。
ニュートラル：ニュートラルワイヤ。
緑または裸の銅（地面）：機器接地ワイヤ。
オレンジワイヤは、接地（IG）システムの分離に一般的に使用されており、医療機器や電気騒音に敏感なコンピューターサーバールームなどの環境に適しています。この構成により、デバイスが電磁干渉の影響を受けず、電力品質が向上します。
5。14 2 fire alarm MCケーブルのカラーコーディング
14 2 Fire Alarm MC Cableは、火災警報システム用に特別に設計されており、NEC 760章の章の要件を満たしています。火災警報回路の信頼性が高いため、その色コーディングは通常のMCケーブルとも異なります。
赤（FPLR電源回路）：火災警報信号伝送ライン（通常はライブ）。
ブラック（リターン回路）：ワイヤを接続する回路。
緑または裸の銅（地面）：接地ワイヤ。
特定の特別なアプリケーションでは、{14 2 fire alarm MCケーブルは赤と白で構成できます。
赤はアラーム信号伝送ラインを表します。
白は、ニュートラルラインまたはリターン信号線を表します。
この構成は、火災警報器、ブザー、緊急照明、煙探知器などのデバイスに適しています。
の重要性MCケーブルカラーコーディング
MCケーブルのカラーコーディングを正しく識別することは、以下の側面にとって重要です。
安全性：配線エラーが短絡、電気ショック、または火災が発生しないようにします。
コンプライアンス：NECおよび地元の建物規制へのコンプライアンスを確保します。
メンテナンスの利便性：技術者が回路をすばやく特定し、トラブルシューティング時間を短縮することを促進します。
システムの互換性：異なる電圧レベル、フェーズ、および目的のケーブルが使用するために混乱していないことを確認してください。
