THHN ワイヤ (熱可塑性高耐熱ナイロン被覆ワイヤ) は、住宅用途と産業用途の両方で最も一般的に使用される電気ケーブルの 1 つです。 THHNワイヤは、耐熱性、耐久性、耐摩耗性が高く、幅広い用途で信頼性が高く、汎用性の高いワイヤとして定評があります。この記事では、THHN ワイヤとは何か、そのさまざまな用途、さまざまな業界の電気技師やエンジニアにもたらす利点について説明します。
THHNケーブルとは何ですか?
THHN ワイヤは、乾燥した商業環境および住宅環境で使用するために設計された電線です。 「THHN」という名前は次の略称です。
T: 熱可塑性プラスチック。断熱材が耐熱性プラスチック素材で作られていることを意味します。
H：耐熱性が高く、比較的高温にも耐えられる線材であることを示します。
H: 耐熱性があり、断熱材が劣化することなく高温に耐えることができます。
N: ナイロンコーティングが施されており、摩耗や機械的損傷に対するさらなる保護を提供します。

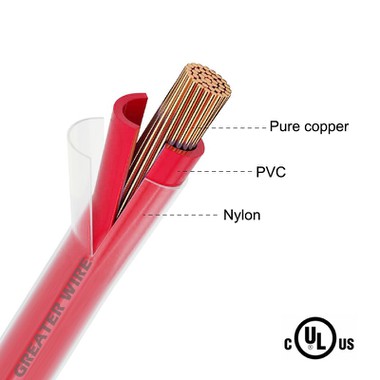

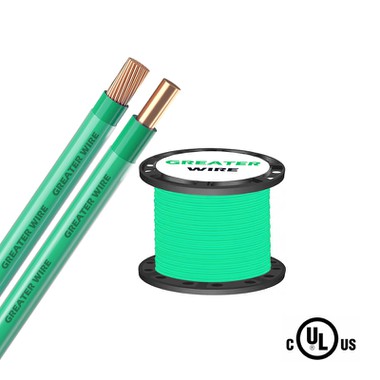

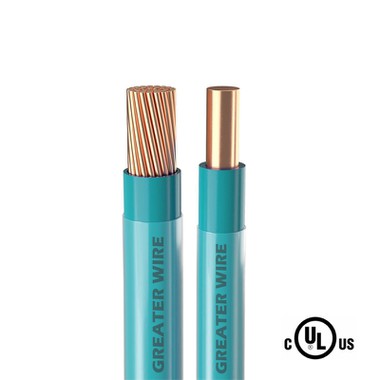

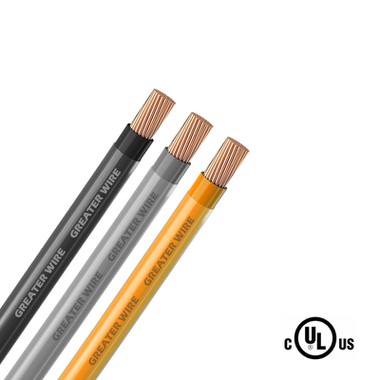

通常は銅で作られていますが、より大きなサイズ (6 THHN ワイヤなど) のアルミニウム バージョンも入手できます。THHN ワイヤは、電気保護のための PVC 絶縁と、摩耗、湿気、および物理的摩耗に対する保護を提供するナイロン ジャケットを備えています。
THHN ワイヤーの主な特徴:
定格電圧: 600 ボルト (乾燥状態で最大)。
温度定格: 乾燥した場所では最大 90 度 (194 度 F)。
材料：銅（標準）、アルミニウム（より大きなゲージ用）。
応用: 主に乾燥した場所で使用されますが、THWN (耐水性) などのバージョンは湿った環境でも使用できます。
THHN ワイヤの一般的な用途
THHN ワイヤは、高い耐熱性、耐久性、柔軟性などの特徴を兼ね備えているため、幅広い電気用途に使用されています。以下は、THHN ワイヤが最も一般的に使用される主な分野です。
1. 住宅配線
家庭では、THHN ワイヤが内部配線として最も一般的な選択肢の 1 つです。コンセント、照明スイッチ、電化製品への電力供給、および回路パネルの配線に使用されます。耐久性と柔軟性により、壁、天井、床への緊密な設置に適しており、耐熱性により高負荷条件下でも安全に動作します。
アプリケーション:
照明回路: 家全体の照明器具に電力を供給します。
コンセント: コンセントや家電製品に電力を供給します。
スイッチと調光器: スイッチ、調光器、回路制御用の配線。
シーリングファン: ファンおよび関連電気機器の配線。
THHNワイヤー通常、住宅用建物の導管システム (EMT や PVC など) 内に設置され、外部要因による損傷を防ぎ、安全な電気設置のための規格要件を満たすことができます。
2. 商用電気設備
THHN ワイヤは商業ビルでも一般的に使用されており、照明、配電、その他のシステムで重要な役割を果たしています。このような環境では、THHN ワイヤは、オフィスの照明や HVAC システムからエレベーターや電気暖房ユニットに至るまで、あらゆるものに電力を供給するのに役立ちます。耐熱性が高いため、大規模なオフィス複合施設や小売店など、電力需要が高い場所で特に効果を発揮します。
アプリケーション:
照明回路: オフィスおよび小売店の照明システムに電力を供給します。
HVAC システム: 暖房、換気、空調ユニットの配線。
電気パネル: 回路基板およびパネル設置に電力を供給します。
制御システム: 制御装置およびシステム管理装置の配線。
THHNワイヤーでよく使われます導管システム(金属製と非金属製の両方)、交通量の多い場所や工業環境での潜在的な物理的損傷からワイヤを保護するのに役立ちます。
3. 産業用機械及び装置
産業用途では、THHN ワイヤは重機や機器に電力を供給するために一般的に使用されます。ワイヤーのナイロン コーティングにより、産業環境に特有の磨耗や磨耗に耐えることができます。また、電力需要が高く、機械的損傷のリスクが大きい大型モーター、コンプレッサー、発電機の配線にも使用されます。
アプリケーション:
産業機械: 頑丈な機械や装置に電力を供給します。
モーター制御: 電気モーター制御システムの配線。
発電機: 産業用バックアップおよび主発電機に電力を供給します。
工作機械：産業用工具や機器の配線。
このような設定では、THHN ワイヤは、過酷な条件下でも高度な信頼性を維持しながら、機械の継続的かつ安全な動作を確保するのに役立ちます。
4. 配電システム
大規模な配電システムでは、THHN 電線は変電所から建物や工場まで長距離にわたって電力を供給する上で重要な役割を果たします。その耐熱特性と機械的強度により、大電力回路やシステムでの使用が可能になり、大規模な商業および産業施設でも電気の安全な輸送が保証されます。
アプリケーション:
主な配電盤：主分電盤から各種回路までの配線。
変電所: 変電所のさまざまなコンポーネントに電力を供給します。
電力線：屋内配線や地中配電線に使用されます。
分岐回路: 配電ポイントからコンセント、家電製品、機械まで電力を供給します。
6 THHN ワイヤなどのより大きなサイズは、通常、より高い電流容量が必要な配電アプリケーションで使用されます。
5. 地下および屋外での用途
THHN ワイヤは湿気や水に直接さらされることはお勧めできませんが、電線管が環境要素から電線を保護する場合、屋外および地下配線の電線管システムでよく使用されます。濡れた場所や湿気の多い場所を含む用途では、特に湿潤条件向けに評価されている THWN (熱可塑性耐熱耐水性ナイロンコーティング) ワイヤーが好まれることがよくあります。
アプリケーション:
地下導管: 地中配線、通常は保護電線管内に使用されます。
屋外導管: 保護導管内の屋外システムの配線。
電気パネル: 屋外または地上の電気設備の配線。
環境上の危険に直接さらされる配線の場合、屋外環境には THWN または XHHW (クロスリンク高熱防水) ケーブルの方が適しています。
THHN ワイヤーを使用する利点
THHN ワイヤが広く採用されているのは、さまざまな電気用途に非常に適した独自の一連の利点によるものと考えられます。
1. 耐熱性
THHN ワイヤーは、乾燥した場所で最大 90 度 (194 度 F) の温度に耐えられるように設計されています。この耐熱性により、電気システムが大量の熱を発生する可能性がある環境での使用に適しています。これにより、通常の動作条件下で絶縁が劣化して短絡や火災の危険が引き起こされることがなくなります。
2. 耐久性と長期的な保護
THHN ワイヤのナイロン コーティングは優れた耐摩耗性を備えており、設置中または使用中の物理的な損傷からワイヤを保護します。これにより、ワイヤの全体的な寿命が延び、メンテナンスや交換の必要性が減ります。
3. 柔軟性と設置の容易さ
一部の重くて柔軟性に欠けるケーブルとは異なり、THHN ワイヤは柔軟性があるように設計されているため、狭いスペースや複雑なシステム全体の配線が容易になります。この柔軟性により、特に産業用機器や商業ビルの配線などの大規模または複雑な設置において、設置時間とコストの削減に役立ちます。
4. 費用対効果が高い
THHN ワイヤは、多くの電気プロジェクトにとって比較的コスト効率の高い選択肢です。長期にわたる性能、耐熱性、耐摩耗性により、全体的なメンテナンスおよび交換コストの削減に役立ちます。電気技師やエンジニアにとって、THHN ワイヤは性能と手頃な価格のバランスをとった頼りになるオプションです。

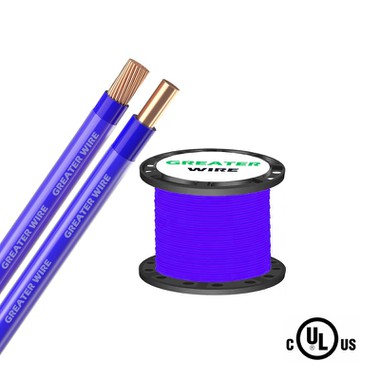

6 THHN ワイヤーは何に使用されますか?
6 THHN ワイヤは、高容量アプリケーションで一般的に使用される THHN ワイヤのより大きなゲージ バージョンです。より大きな電気負荷を処理することができ、主配電システムや、より高いアンペア数を必要とするその他のシステムで頻繁に使用されます。
6 THHN ワイヤーの用途:
主要な電気パネル: メインパネルから二次システムへの配電。
重機：大型モーター、機械、産業機器などの配線。
地下回路：大電力地中配線システム用。
発電機: より高い電圧とアンペア数を必要とするバックアップ電源システムの配線。
