MTW (Machine Tool Wire) ケーブルは、産業オートメーションや製造業で広く使用されています。独特の耐熱性、柔軟性、耐久性により、工作機械、自動化機器、産業用制御システム、機械配線に最適です。
インダストリー 4.0 とスマート マニュファクチャリングの発展に伴い、MTW ケーブルの用途は従来の工作機械制御から最新の生産ラインのケーブルドラッグ チェーン配線に至るまで、ますます多様化しています。 MTW ケーブルの技術仕様、タイプ、選択方法を理解することは、エンジニアリング設計、調達、設置に不可欠です。
この記事では、MTW ケーブルの性能、分類、仕様、実際の用途について詳しく分析し、他の主流の UL ワイヤと比較します。{0}これは、お客様が十分な情報に基づいて信頼性の高いケーブル選択を決定できるように支援します。
MTWケーブル基本
意味
MTW (工作機械ワイヤ) は、産業用機械および装置、特に工作機械、自動生産ライン、産業用制御キャビネット、機械配線用に設計された単芯または多芯ワイヤです。{0}{1}提供するように設計されています高い柔軟性、耐熱性、耐久性、信頼性、長期的な産業用途の要件を満たします。-
規格と認証
MTW ケーブルは通常、次の規格に準拠しています。UL 1015 / UL 1063規格に準拠しており、広く認定されています。CSA、米国およびカナダの市場に適しています。一部のモデルは、耐薬品性、耐油性、高温環境に関する追加要件も満たしています。-

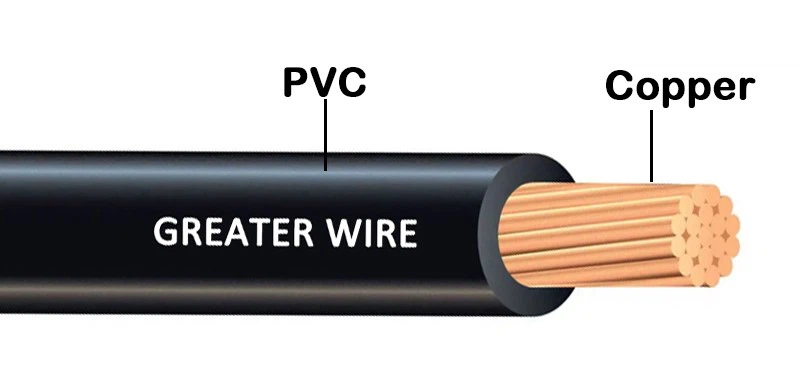

構造と材質
- 導体: 導電性と長期信頼性を確保するための銅（軟質または硬質）-
- 絶縁: PVC または熱可塑性ポリウレタン (一般に定格は最大90度)
- ジャケット: 柔軟性、耐摩耗性、耐摩耗性、耐油性、耐薬品性に優れ、導体を保護します。{0}
ケーブルの特徴:
- 産業環境に適した高い耐熱性
- ルーティングおよびモバイル機器アプリケーション向けの高い柔軟性
- 耐摩耗性と耐薬品性による耐用年数の延長
MTW ケーブルの分類
MTW ケーブルは、導体の種類、絶縁材料、温度定格、および用途によって分類できます。
| 分類 | タイプ | 特徴と用途 |
|---|---|---|
| 導体 | 固体 | 固定配線に最適、導電性が安定、低コスト |
| 座礁 | 柔軟性が高く、移動機器や振動環境に最適 | |
| 温度 | 60度 / 75度 / 90度 | 動作温度要件に応じて選択してください |
| 絶縁 | PVC | コスト効率が高く、一般的な産業用途に適しています- |
| XLPE | 特殊な産業環境向けの高温耐性と耐薬品性{0}} | |
| 応用 | シングルコア- | モーター駆動回路や制御回路に最適 |
| マルチコア- | 産業用制御システムや自動生産ラインに最適 |
MTW他の主流の UL ワイヤとの比較
MTW ケーブルは、産業用途や建築用途において、NM-B、THHN、UF-B、XHHW ワイヤとよく比較されます。
| ケーブルの種類 | 利点 | 応用 | 認証 |
|---|---|---|---|
| MTW | 高い柔軟性、耐熱性、耐薬品性 | 産業機械、工作機械、制御盤 | UL / CSA |
| NM-B | 取り付けが簡単、コスト効率が高い- | 住宅配線、低圧照明- | ULおよびcUL |
| THHN | 耐熱性、耐薬品性があり、電線管に適しています | 商業ビル、産業用配線 | UL / CSA |
| フ-B | 防水性、耐湿性 | 屋外および地中配線 | UL / CSA |
| XHW | 高い耐熱性、耐腐食性 | 産業機器、配電 | UL / CSA |
MTW ケーブルの用途
-
工作機械の配線
MTW ケーブルは頻繁な移動、振動、高温に耐えることができ、工作機械の安全で安定した動作を保証します。
-
産業用制御キャビネット
マルチコア MTW ケーブルは、PLC、リレー、電源モジュール、オートメーション デバイスにすっきりとした配線を提供し、配線障害を軽減します。{0}
-
自動生産ライン
MTW ケーブルは柔軟性が高いため、ドラッグ チェーンの配線に適しており、長期間の機械的動作に耐え、メンテナンス コストを削減できます。{0}}
-
特殊な環境
耐油性-または耐薬品性-のアプリケーションでは、耐用年数とシステムの信頼性を高めるために、XLPE または-高グレードの PVC 絶縁 MTW ケーブルを選択してください。
| シナリオ | 推奨ゲージ | 選択メモ |
|---|---|---|
| 中型工作機械- | 14-12 AWG シングルコア | 低電流、柔軟な配線 |
| 大型産業用制御盤 | 10-6 AWG マルチコア | 大電流、高熱定格、安全性 |
| 自動生産ラインドラッグチェーン | 14-10 AWG より線 | 高い柔軟性、耐摩耗性、耐薬品性 |
| 過酷な化学環境 | XLPE / 高級 PVC- | 長寿命、安全性確保 |
MTW ケーブル選択ガイド
-
主要な選択要素
1.電流および電圧定格– 導体の断面が現在のニーズを満たしていることを確認します-
2.ルーティング環境– 固定配線または移動ドラッグチェーン
3.使用温度– 通常の工業環境または高温環境-
4.耐薬品性、耐摩耗性– 油、水、または化学物質への曝露
5.柔軟性の要件– 機器の頻繁な移動
-
クイック選択表
| 環境 | 導体 | 絶縁 | 柔軟性 | 代表的なモデル |
|---|---|---|---|---|
| 固定配線 | 純銅 | PVC90度 | 中くらい | MTW 14-12 AWG |
| 機械を動かす | 銅より線 | PVC90度 | 高い | MTW 12-10 AWG |
| 高温・化学薬品 | 銅より線 | XLPE 90度 | 高い | MTW XLPE 10-8 AWG |
| マルチコア制御キャビネット- | 銅より線 | PVC90度 | 中くらい | MTW マルチコア 12-6 AWG- |
MTW ケーブルの価値に焦点を当てる
本題に戻りますが、MTW ケーブルは、次のような産業上の需要を同時に満たします。耐熱性、柔軟性、耐摩耗性、耐薬品性。上で説明した分類、アプリケーションケース、および選択ガイドから、次のことがわかります。
- 多彩な用途– 工作機械や制御盤から自動生産ラインまで、MTW ケーブルは安定した信頼性の高い電力と信号の伝送を提供します。
- 幅広い仕様– シングルコア、より線、マルチ-コア、14 AWG ～ 6 AWG で、さまざまなプロジェクトのニーズに適しています。
- 技術保証– UL / CSA認証により安全性が保証されます。 PVC および XLPE 断熱材は、さまざまな環境条件に適応します。
- サービスサポート– 専門的な技術指導、迅速な納品、販売前および販売後の包括的なサポートにより、プロジェクトのスムーズな実施が可能になります。-
製品の利点とサービス
選択する東莞グレーターワイヤー＆ケーブル有限公司MTW ケーブルはお客様に以下を提供します。
- 主流の UL ワイヤの全製品範囲– NM-B、THHN、UF-B、XHHW
- 認証保証– 北米市場コンプライアンスのためのULおよびcUL
- 充実の仕様– 14 AWG ～ 6 AWG 標準モデル
- 配送能力– 短納期、少量から大量の注文にも対応
- サービスの利点– 専門的な技術サポート、販売前も販売後も安心-します-。-
- 国際協力の経験– 長年にわたる製造および輸出の経験、世界中のパートナー
- お客様のメリット:プロジェクトの規模に関係なく、専門的なガイダンスと献身的なサービスにより、スムーズな完了が保証されます。
