適切なサイズのソーラー ケーブルまたはソーラー ワイヤーを選択することは、太陽光発電 (PV) システムの効率、安全性、寿命にとって非常に重要です。ソーラーケーブルのサイズは、電流を処理し、電圧降下に耐え、環境条件に耐える能力に直接影響します。この包括的なガイドでは、「ソーラー ケーブル」と「ソーラー ワイヤー」というキーワードを取り入れながら、システムに適したソーラー ケーブルのサイズを決定する方法を説明します。

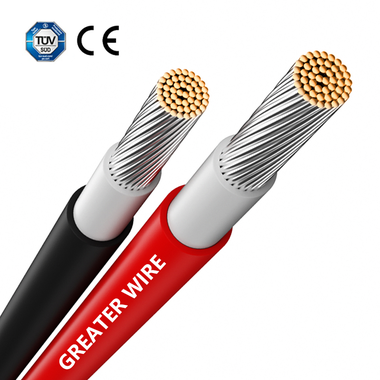

ソーラーケーブルとは何ですか?
ソーラー ケーブル (またはソーラー ワイヤー) は、太陽光発電システムで使用するために特別に設計された導電体です。標準のケーブルとは異なり、ソーラー ケーブルは、高電圧 DC 電力、屋外条件、長期信頼性を考慮して最適化されています。
ソーラーケーブルの主な特徴:
高電流容量:ソーラーパネルによって生成される電流を処理できます。
耐紫外線性:日光にさらされるのに適しています。
耐候性:極端な温度、湿気、機械的ストレスに耐えます。
コンプライアンス：H1Z2Z2-K や PV1-F などの規格を満たすように製造されています。
ソーラーケーブルのサイズを選択する際に考慮すべき要素
1. 電流容量
ケーブルのサイズは、ケーブルに流れる最大電流に対応できる必要があります。サイズが小さいケーブルは過熱する可能性があり、エネルギー損失や火災の危険さえも引き起こします。
ソーラーパネルは通常、パネルのタイプと構成に応じて、ストリングごとに 5 ～ 15 アンペアの電流を生成します。
並列接続の場合、総電流が増加するため、より太いケーブルが必要になります。
2. 電圧降下
電気がケーブルを流れるときに電圧降下が発生し、電力損失が発生します。効率を維持するには、電圧降下が 3% を超えないようにしてください。ケーブルが長くなり、電流が大きくなると電圧降下が大きくなり、より大きなケーブルが必要になります。
3. ケーブル長
ソーラーパネルとインバーターまたは充電コントローラー間の距離は、必要なケーブルのサイズに影響します。距離が長くなると抵抗が増加するため、電圧降下を最小限に抑えるためにより太いケーブルが必要になります。
4. システム電圧
ほとんどの住宅用システムは 12V、24V、または 48V で動作しますが、商用システムは最大 1500V を使用する場合があります。電圧が高くなると、通常、より厚い絶縁体を備えたケーブルが必要になりますが、必ずしも大きな導体を使用する必要はありません。
5. 環境条件
過酷な条件 (高温や直射日光など) にさらされるケーブルは、過熱を防ぐために追加の絶縁またはより大きなサイズが必要になる場合があります。
一般的なソーラーケーブルのサイズ
1. 4mm² ソーラーケーブル
アプリケーション:ケーブル配線が短い住宅用システムに最適です。
電流容量:最適な条件下で最大 55A。
電圧降下:20 メートル未満の距離では最小。
2. 6mm² ソーラーケーブル
アプリケーション:中規模のシステムまたは長距離のシステムに適しています。
電流容量:最大70A。
電圧降下:30メートルまでのランニングに推奨されます。
3. 10mm² ソーラーケーブル
アプリケーション:大規模なシステムまたは非常に長いケーブル配線。
電流容量:98Aまで。
電圧降下:50 メートルを超えるランでは最小限に抑えられます。
4. 2.5mm² ソーラーケーブル
アプリケーション:ソーラーパネルアレイ内の小規模なシステムまたは接続。
電流容量:最大30A。
電圧降下:非常に短い距離 (10 メートル未満) に適しています。
ソーラーケーブルのサイズの計算方法
ステップ 1: 最大電流を決定する
ソーラーパネルの出力に基づいて合計電流を計算します。例えば：
電流 (I)=電力 (W)/電圧 (V)
48V で 1kW システムの場合:
I=100048=20.83アンペア
ステップ 2: ケーブル長の見積もり
ソーラーパネルとインバーターまたはチャージコントローラーの間の距離を測定します。
ステップ 3: 電圧降下を考慮する
電圧降下を推定するには、次の式を使用します。
電圧降下=2×長さ(m)×電流(A)×抵抗(Ω/m)÷電圧(V)
{{0}メートルの走行、20Aの電流、0.005Ω/mの抵抗の場合:
電圧降下{{0}}×20×20×0.005÷48=0.42V
低下が 3% を超える場合は、ケーブル サイズを大きくしてください。
ステップ 4: 適切なサイズを選択する
電流と電圧降下の要件を満たす最小のケーブルを選択してください。
適切なサイズのソーラーケーブルを使用する利点
効率：抵抗によるエネルギー損失を軽減します。
安全性：過熱や火災の危険を防ぎます。
長寿：ケーブルがシステムの耐用年数の間持続することを保証します。
コンプライアンス：規制基準を満たし、システム障害を防ぎます。
ソーラーケーブルの規格
H1Z2Z2-K
最大 1500V の高 DC 電圧向けに設計されています。
優れた耐紫外線性、耐オゾン性、耐候性を備えています。
最新の太陽光発電システムで一般的に使用されています。
PV1-F
最大1000Vの電圧に対応します。
初期の太陽光発電設置に適しています。
どちらの規格も、ソーラー ケーブルが過酷な条件下でも確実に動作することを保証しており、屋外用途には不可欠なものとなっています。
ソーラーケーブル選択におけるよくある間違い
ケーブルのサイズを小さくする:細すぎるケーブルを使用すると、過熱や電力損失が発生する可能性があります。
電圧降下を無視する:長距離での電圧降下を考慮しないと、システム効率が低下します。
オーバースペック:太すぎるケーブルを使用すると、コストが不必要に増加します。
非ソーラーケーブルの使用:標準ケーブルには、太陽光発電システムに必要な耐久性と認証がありません。
太陽光ケーブルの使用例
例 1: 住宅用システム (4kW、48V)
現在：83.3A (4kW ÷ 48V)
ケーブルサイズ:短距離の場合は 6mm² (<20m); 10mm² for longer runs (>20m).
例2：商用システム（20kW、400V）
現在：50A (20kW ÷ 400V)
ケーブルサイズ:中距離の場合は 6mm²。長距離の場合は 10mm²。
例 3: 小型オフグリッド システム (1kW、24V)
現在：41.7A (1kW ÷ 24V)
ケーブルサイズ:短距離の場合は 4mm² (<10m).
