ソーラーケーブルは太陽光発電 (PV) システムの重要なコンポーネントであり、ソーラーパネルで生成された電気をインバーターやその他のデバイスに伝送する役割を果たします。 4 mm ソーラー ケーブルなどの適切なケーブル サイズを選択すると、太陽光発電設備の最適なパフォーマンス、効率、安全性が確保されます。この記事では、技術要件、利点、H1Z2Z2-K や PV1-F などの関連規格に焦点を当てて、4 mm ソーラー ケーブルが適切なシナリオを検討します。
4mmソーラーケーブルとは何ですか?
4 mm ソーラー ケーブルとは、断面積 4 mm² の太陽光発電ケーブルを指します。住宅用と商業用の両方の中規模の太陽光発電システムで一般的に使用されています。このサイズは多用途であり、多くの太陽光発電設備の電力需要に対応できます。
4mmソーラーケーブルの特徴:
規格への準拠:EN 50618 (H1Z2Z2-K) や TÜV (PV1-F) などの太陽光発電規格に従って製造されています。
定格電圧:通常は最大 1.0 kV DC (PV1-F) または 1.5 kV DC (H1Z2Z2-K) までサポートします。
温度耐性:動作範囲は -40 度から +120 度で、極端な気象条件にも耐えられます。
耐紫外線性:屋外でも使用できるよう設計されており、優れたUVカット効果を備えています。
耐久性:摩耗、化学薬品、機械的ストレスに対する耐性があります。
ソーラーケーブルの規格: H1Z2Z2-K および PV1-F

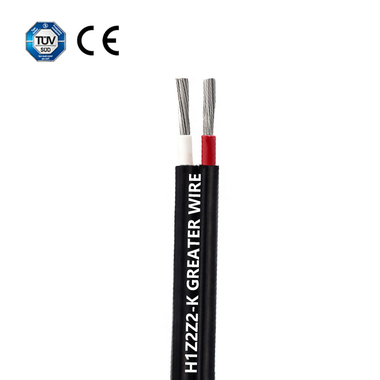

H1Z2Z2-K:
アプリケーション:長寿命と堅牢な安全対策を必要とする高性能システム。
電圧：最大 1.5 kV DC をサポートするため、大規模な設置に適しています。
特徴：優れた熱的特性と機械的特性を実現する架橋ポリエチレン (XLPE) 絶縁体。
PV1-F:
アプリケーション:中小規模の太陽光発電システムで広く使用されています。
電圧：最大 1.0 kV DC をサポートし、標準的な住宅システムに十分です。
特徴：ハロゲンフリーの難燃性材料により、安全性と環境適合性が保証されます。
4mm ソーラーケーブルをいつ使用する必要がありますか?
4 mm ソーラー ケーブルを使用するかどうかは、電力要件、ケーブルの長さ、システム設計、環境条件などのいくつかの要因によって決まります。このケーブル サイズが最も適切なシナリオは次のとおりです。
1. 中型太陽光発電システム
4 mm ソーラー ケーブルは、エネルギー需要が中程度の中規模の住宅または商業用ソーラー設備に最適です。これらのシステムは通常、ケーブルの容量に合わせた電圧レベルで動作します。
例:
3 ～ 10 kW を発電する住宅の屋上太陽光発電システム。
単一の施設に電力を供給する小規模な商業用太陽光発電所。
2. 短～中程度のケーブル配線
断面積 4mm² は、重大なエネルギー損失を生じることなく、短距離から中距離のケーブル配線に十分な導電性を提供します。
電圧降下に関する考慮事項:
効率を維持するには、ケーブル全体の電圧降下が 3% を超えないようにしてください。一般的な 12V システムで最大 15 メートル、48V システムで最大 30 メートルの距離には、4mm ケーブルが適しています。
3. パネルとインバータ間の接続
4 mm ソーラー ケーブルは、特にストリング構成でソーラー パネルをインバータに接続するためによく使用されます。これにより、一般的な動作条件下で DC 電力の信頼性の高い伝送が保証されます。
4mm を使用する理由:
費用対効果とパフォーマンスのバランスを保ちます。
ほとんどのストリングインバータの通電容量を満たします。
4. 標準的な太陽光発電システムの電圧と電流
ソーラーケーブルは、システムの電圧と電流に基づいて選択されます。最大電流が 25A 未満のシステムの場合、標準条件下での標準的な通電容量を考慮すると、4mm² のケーブルで十分です。
H1Z2Z2-K および PV1-F の互換性:
どちらの規格も、これらの仕様のシステムでの 4 mm ケーブルの使用をサポートし、国際的な安全性とパフォーマンスのベンチマークへの準拠を保証します。
5. 屋外用途
太陽光発電施設では、ケーブルが過酷な環境条件にさらされることがよくあります。 H1Z2Z2-K または PV1-F 規格に基づいて設計された 4mm ケーブルは、耐紫外線性、熱安定性、機械的耐久性を備えており、屋外での使用に適しています。
特定の使用例:
直射日光にさらされる屋上のソーラーパネル。
オープンフィールドの地上設置システム。
6. 小規模設置のコストの最適化
予算重視のプロジェクトの場合、4 mm ソーラー ケーブルはパフォーマンスとコストのバランスが取れています。 6mm² や 10mm² などの大きなケーブルよりも安価ですが、それでも小規模なシステムの要求を満たします。
4mm ケーブルの H1Z2Z2-K と PV1-F のどちらかを選択する方法
4 mm ソーラー ケーブルを選択するときは、H1Z2Z2-K 規格と PV1-F 規格の次の違いを考慮してください。
システムのサイズと電圧:
最大 1.5 kV DC を必要とするシステムには H1Z2Z2-K を使用してください。
より低い電圧要件（最大 1.0 kV DC）のシステムには PV{{0}}F を使用してください。
耐久性のニーズ:
H1Z2Z2-K ケーブルは優れた機械的耐性と熱的耐性を備え、高ストレス環境に適しています。
PV1-F は、要求がそれほど厳しくないアプリケーションに適しています。
コンプライアンス要件:
太陽光発電設置に関する地域の規制と基準を確認して、準拠していることを確認します。
4mm ソーラーケーブルの設置に関するヒント
電圧降下の計算:
システム効率を向上させるために、ケーブルの長さと断面積が電圧降下を最小限に抑えるようにしてください。
適切な断熱材:
屋外設置の場合は、必ず耐紫外線性と耐候性の絶縁体を備えたケーブルを使用してください。
安全な接続:
エネルギー損失や電気的危険を防ぐために、適切なコネクタを使用してください。
ケーブル保護:
物理的損傷を受けやすい領域には、追加の電線管またはケーブル トレイを検討してください。
コンプライアンスチェック:
ケーブルが安全性と信頼性に関して H1Z2Z2-K または PV1-F 規格を満たしていることを確認してください。
